Explication du diagramme de DVORAK pour les images visibles

Approche détaillée de la technique de Dvorak avec l'utilisation des images visibles
10 étapes sont à suivre pour l'analyse de l'intensité des systèmes tropicaux

T : Tropical - DT : Data Number - MET : Model Expected T Number - PT : Pattern T Number - FT : Final T Number - CI : Current Intensity
1° de latitude = 60 nautiques miles (nmi) = 111 km

1. Localisation du Centre du Système Nuageux (Cloud System Center -CSC)

Localiser le centre du système nuageux (CSC) :
Selon Dvorak le CSC est le point central (focus point)
de toutes les lignes incurvées (curved lines)
ou des bandes du système nuageux (bands of the cloud system),
ou le centre géométrique d'un oeil

Pour plus de détails sur le CSC
1.A Développement intitial (Initial Development)
Les perturbations montrant des signes de développement (pour plus de détails sur rendre sur le BOM) seront classifiées comme T1
(reportez au tableau de Dvorak et ses "8 nombres", ci dessous)

Pour être classifiés en T1 elles doivent avoir les 3 propriétés suivantes :
- ID1 : la perturbation a persisté depuis 12 heures ou +
- ID2 : la perturbation a un centre de système nuageux défini à l'intérieur d'une zone ayant un diamètre de 2.5° de latitude ou moins, qui a persisté depuis 6 heures
- ID3 : la perturbation a une zone de couverture nuageuse froide (< à - 31°C) plus de 1.5° latitude en étendue qui apparait à moins de 2° de latitude du centre
Cette couverture nuageuse peut aussi apparaitre en lignes de cumulonimbus qui se courbe autour du centre

Une variabilité considérable de la configuration nuageuse est souvent observée durant le stade T1
Des lignes de cirrus incurvés se développent souvent et peuvent indiquer des configurations plus avancées que T1 au moment de la classification....
La règle est de ne jamais baisser le nombre T la nuit durant les premières 24 heures de développement
2. Déterminer le type de la configuration nuageuse



La façon dont le centre du système nuageux est défini détermine lequel des modèles prédéfinis devra être utilisé


Quand le type de nuage analysé ne correspond pas à un modèle ou une configuration prédéfinie il faut se rendre à l'étape 3 (puis suivre les étapes suivantes)
sinon suivant le modèle il faut se rendre à l'étape 2A ou 2B ou 2C ou 2D ou 2E
qui correspondent aux configuratuons prédéfinies suivantes :
- bandes incurvés (Curved band)
- couverture nuageuse centrale dense (CDO)
- cissaillement (Shear)
- oeil (Eye)


Tout d'abord les règles d'analyses générales (General Analysis Rules) :
Règles 1 -GA1 :
quand des images sont disponibles sur des intervalles très courts utliser les mesures moyennes de toutes les images qui ont des caractéristiques bien définies prises
à l'intérieur de la période de 3 heuresde la fin du temps de l'analyse
Règles 2 - GA2 :
quand 2 estimations ou plus du nombre T sont réalisées par rapport à la même image, utiliser la l'estimation la plus proche du MET c'est à dire du Model Expected T-number -
(voir étape étape 5)
Règles 3 - GA3 :
quand susbsiste un doute concernant des caractérisitiques ambigues, influencer l'analyse en faveur du MET
Règles 4 - GA4 :
Quand deux ou plus d'estimations nettes du nombre T sont faites à partir de la même image satellite et qu'il y a une incertitude sur celle qui est la plus représentative diviser
la différence entre les 2

Un système peut aller de l'une à l'autre des configurations....au cours de sa vie

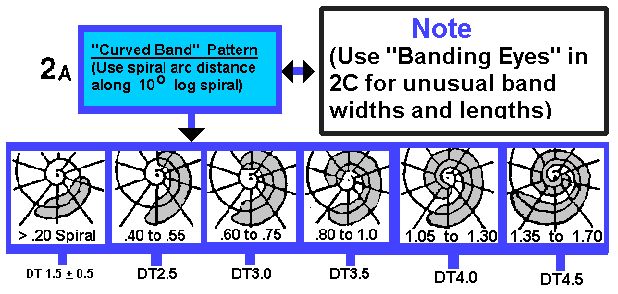

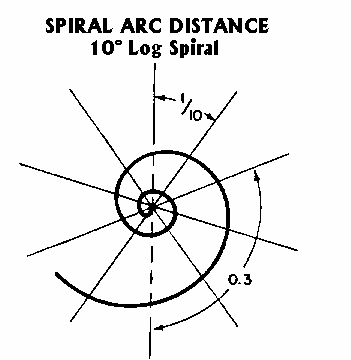

2A. Curved band Pattern : Configuration Bandes incurvées

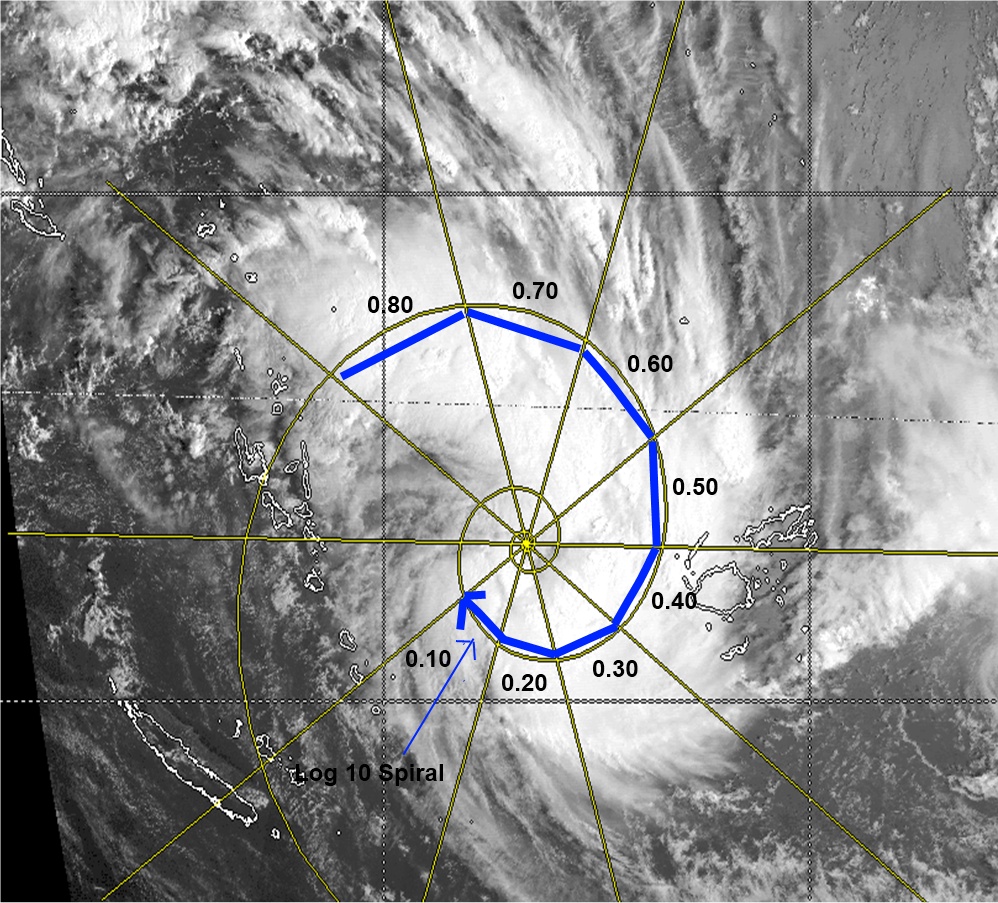

L'estimation de l'intensité est basé sur l'étendue à partir de laquelle la bande de couverture dense nuageuse encercle le CSC (centre du système nuageux)

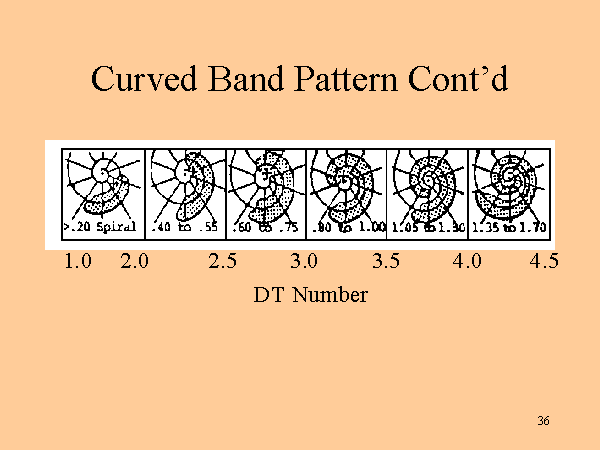

Elle est déduite en mesurant la longueur de l'arc de la bande incurvée s'accordant avec un recouvrement spiralé de 10° logarithmique

La mesure des bandes incurvées peut être utilisé avec les images visibles et en infrarouge jusqu'à ce que l'intensité de DT 4.5 soit atteinte.

Quand les bandes spiralées s'enroulent complètement autour du centre le stade du cyclone ou ouragan est atteint
Ensuite quand un oeil est observé la détermination de l'intensité est basé sur la configuration ou modèle oeil

Cette méthode est très subjective (en fait le système ci dessous est quelque part entre 0.70 et 0.85)



Avec l'expérience on analyserait 0.8 soit DT 3.5 mais on pourrait cependant ajouter 0.05 (à l'avant du marquage de la flèche bleu) ce qui nous donnerait 0.85

Le recouvrement spiralé s'emboite à partir de l'axe de la plus froide de nuance gris
(les nuages les plus denses)
à l'intérieur de la bande nuageuse et devrait être grossièrement parallèle
à l'arrête nuageuse du côte concave (incurvé) de la bande


Quand la bande indique 2 axes possibles, utiliser celui avec la courbure la plus collante

360 ° = 1.00

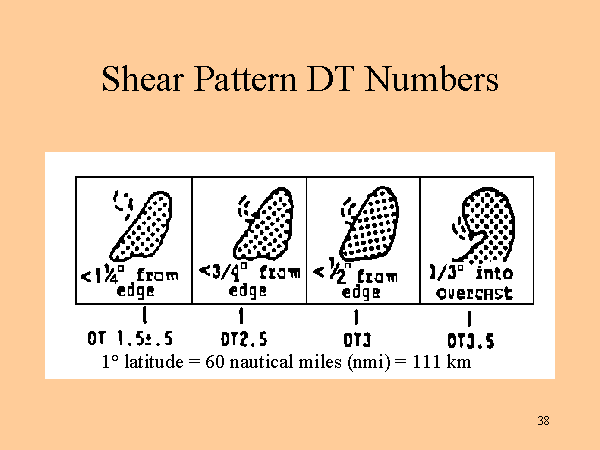

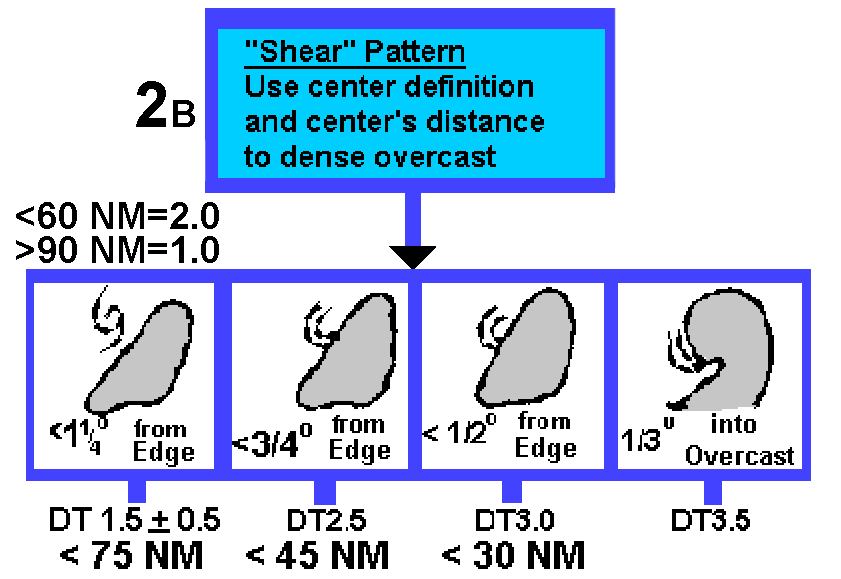

2B. Shear Pattern : Configuration Cissaillement




Le modèle cissaillement se produit le plus souvent durant le premier développement et l'affaiblissement

Ils sont identifiés par les nuages froids se déplacant sur l'un des côtés du système cyclonique et développant une arête effilée


Le nombre DT vient à la fois de la méthode de la définition du CSC (cloud system center: centre du système nuageux) ) et de la distance entre le centre de bas nuage
et la masse nuageuse froide et dense


Pour les intensités DT2.5 - 3.5
le centre pourra être défini par les lignes des nuages bas incurvés parallèlles, circulaires avec un diamètre de 1.5° de latitude ou moins
ou sous le bord d'une masse nuageuse dense, froide (< 31°C)

Pour les systèmes faibles (DT1.5 - 2.5)
le centre pourra aussi bien être pauvrement défini en lignes spiralées dans les limites de 1.25° latitude de la masse nuageuse froide ou circulairement défini
près d'une petite masse nuageuse (< à 1.5° de latitude de diamètre)

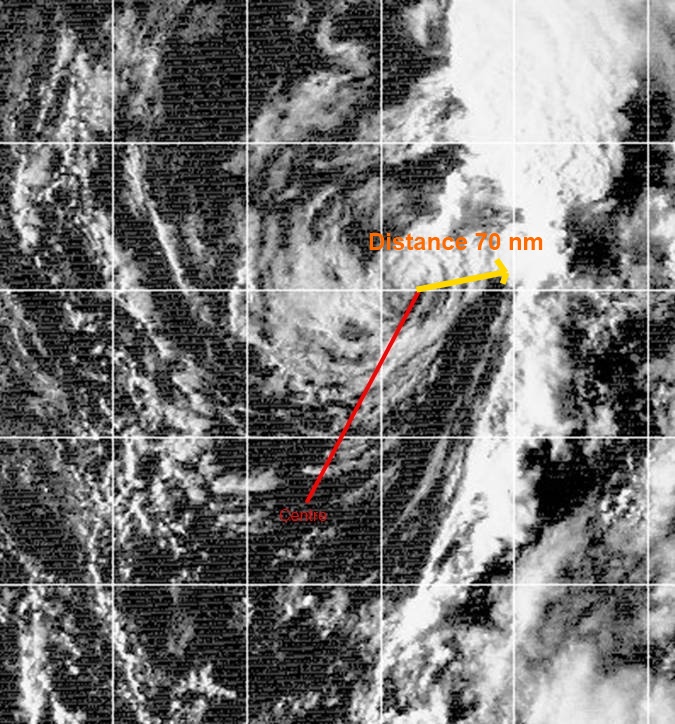

Ci dessous la distance mesurée (longueur flèche jaune) est de 70 nm = 1.5

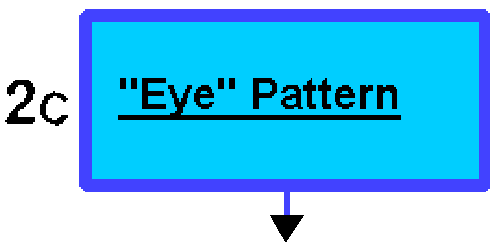

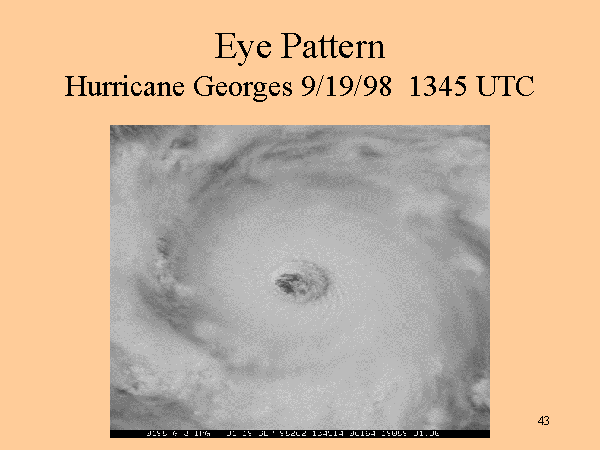

2C. Eye Pattern : Configuration Oeil

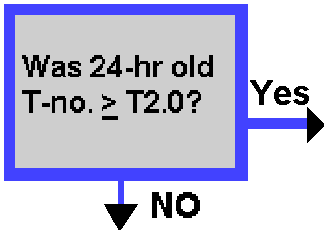

Si les dernières 24 heures
le n°T n'était pas égal ou supérieur à 2
Retourner à l'étape 2A....2D ou l'étape 3

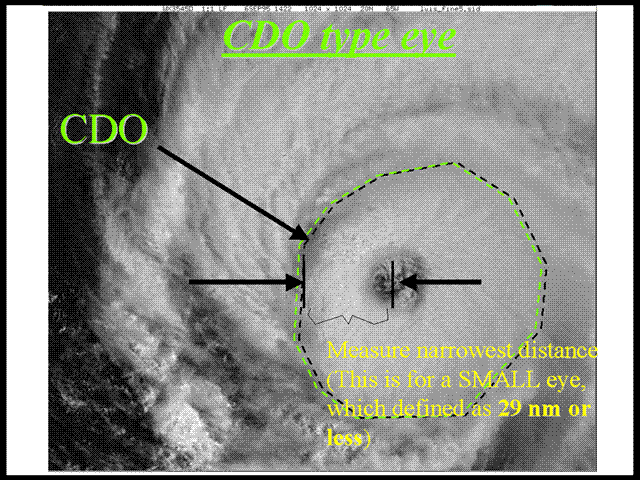

Déterminer si l'oeil est du type Banding ou CDO
Mesurer la distance imbriquée dans l'oeil ou la largeur de la bande moyenne

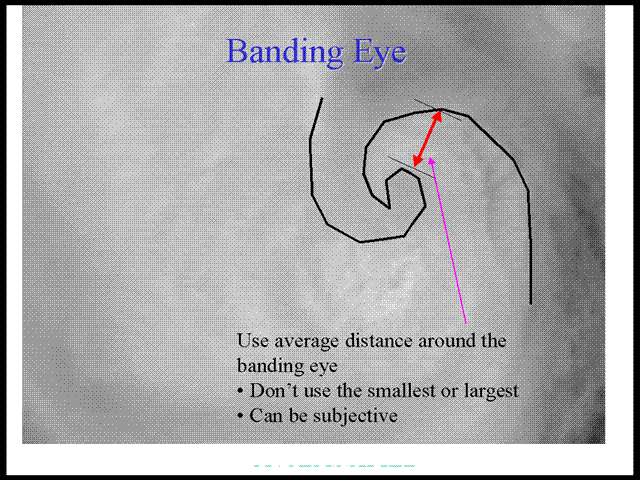

si l'oeil est de tye Banding
Pour les petits yeux mesure la distance à partir du centre
Pour les larges yeux (> 30 nm) mesurer la distance à partir de la bordure

Donc le modèle oeil est analysé pour les systèmes qui ont T2 ou plus depuis 24h et ont un oeil

2 types "d'oeil"

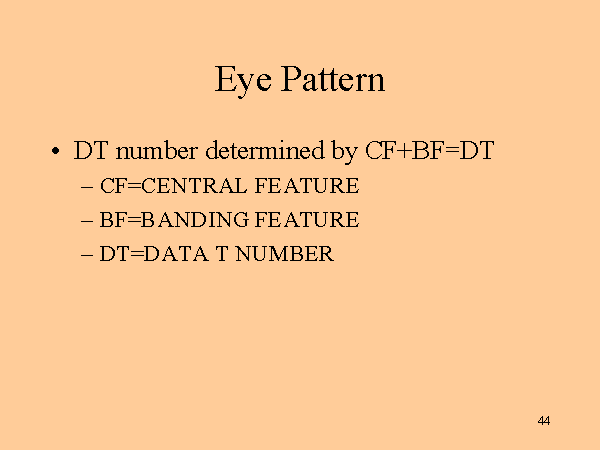

Le nombre DT de la Configuration Oeil provient de : E : Eye Number (ci dessus) + EA : Eye Adjustmnent + - et BF : Banding Feature
Ci dessous un exemple de calcul

Le nombre DT est = à CF (=E + EA) + BF

- E : Eye Number

- EA : Eye Adjustmnent



- et BF : Banding Feature



Ainsi dans l'exemple à droite :
1° Eye - CF : CF = Eye Number + Eye Adjustement :
CF = 6 + -1 = 5
2° Eye BF, BF = 0.5
d'où DT = CF + BF = 5 + 0.5 = 5.5


L'addition de BF s'utilise seulement avec les images infrarouges
quand le nombre T estimé sans le BF est moindre
que le nombre MET
(voir étape 5)

Exemple pour le cacul du DT d'un oeil

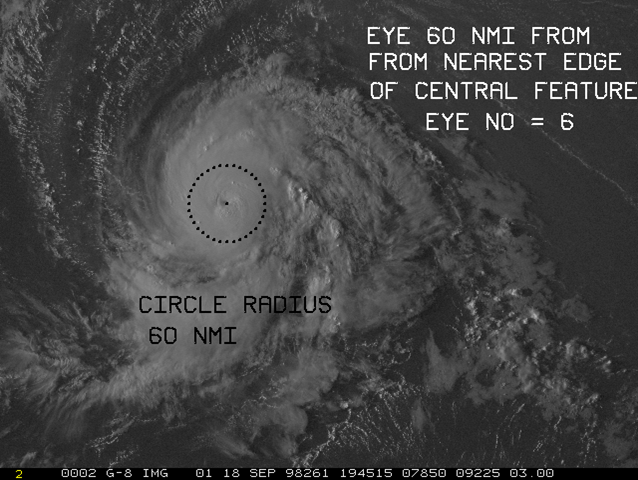

1° Exemple Eye - Central Features (CF) , CF = Eye-number + Eye-Adjustement (EA)

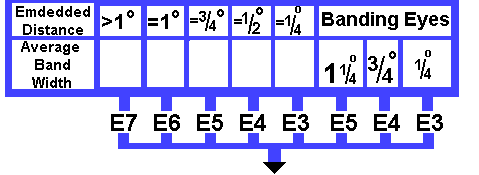

Eye-number
E - number :
une mesure du système cyclonique
en ° de latitude

1° de latitude
= 60 nautiques miles (nmi)
= 111 km

1/4° ~ E-no = 3
1/2° ~ E-no = 4
3/4° ~ E-no = 5
1° ~ E-no = 6
>1° ~ E-no = 7

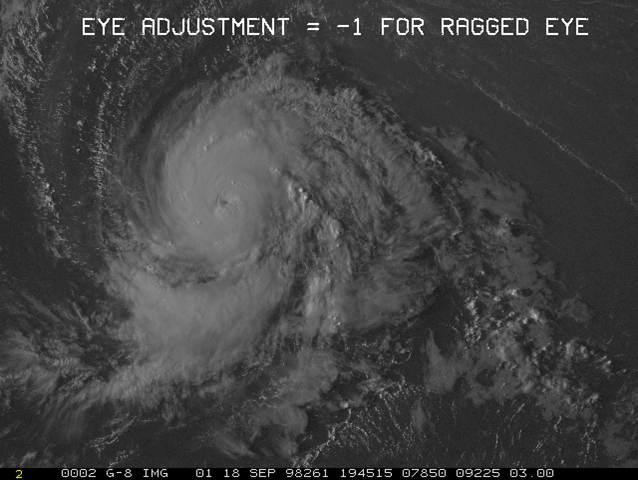

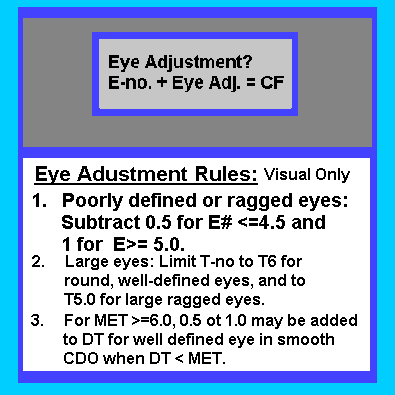

Eye-Adjustement (EA)
* Oeil pauvrement défini & chiffonné : enlevez :
- 0.5 pour un E-no < ou = 4.5
- et 1 pour un E-no > 5

* Oeil large :
- limite T-no 6
pour un oeil bien défini et rond
- limite à T5
pour un oeil large chiffonné


* Pour MET > ou = 6,
0.5 ou 1 doit être ajouté à DT
pour un oeil bien défini dans un CDO lisse quand DT < MET

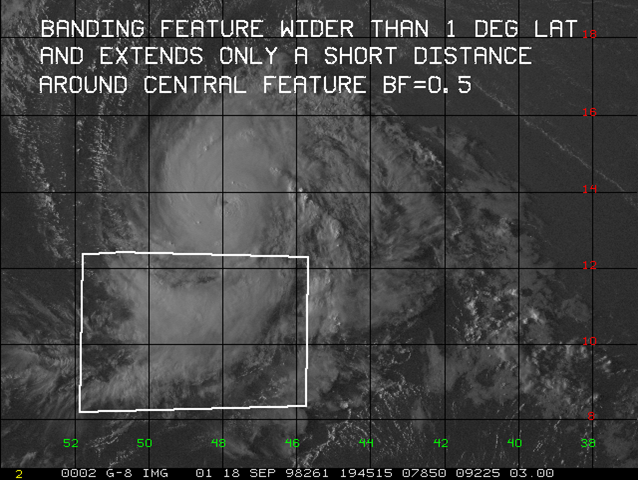

2° Exemple Eye - Banding Features (BF) , DT = CF + BF

Caractéristiques des bandes nuageuses plus larges de 1° de latitude et
s'étendant seulement
à une courte distance du centre,
donc BF = 0.5

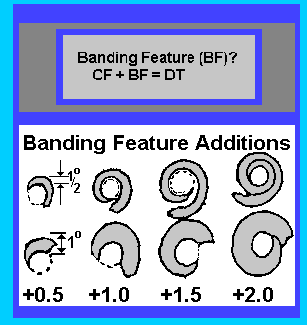

Pour le principe du BF
voir ci dessous à droite
(schéma BF Additions)

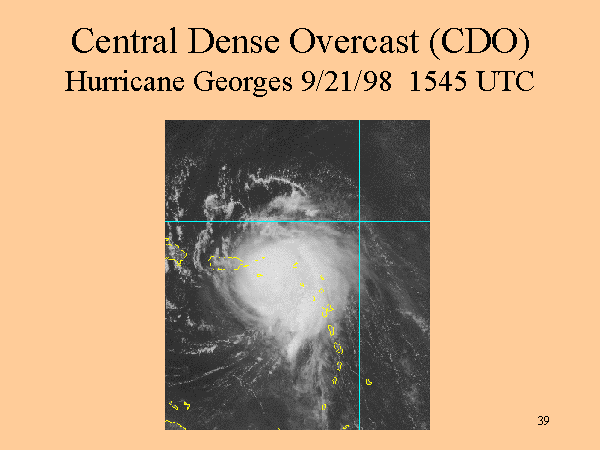

2D. CDO Pattern : Configuration Couverture Nuageuse Centrale Dense

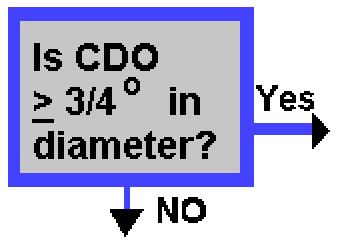

Si le CDO < ou = à 3/4° en diamètre retourner à l'étape 2A....2D
ou à l'étape 3
Seulement avec les images en visbles
Déterminer si le CDO est bien défini (well-defined) ou non (irregular)
Mesurer le diamètre du CDO
Toujours ajouter les Banding Feature au CF (Cental Features)
Le modèle CDO consiste en une masse nuageuse solide, dense couvrant le centre du système nuageux

En général les CDO bien définis d'au moins 1°latitude
de largeur sont associés aux intensités
des tempêtes tropicales pendant
que ceux mesurant 2° latitude ou plus sont associés
aux ouragans

Pour avoir le DT d'un CDO les Banding features (BF)
sont usuellement ajoutées au Central Feature (CF)

Pour le calcul du CF voir à droite

Pour le cacul du BF :

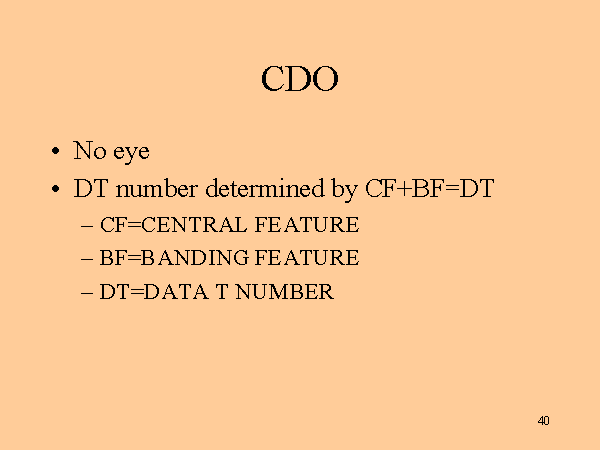

En effet le CDO se caractérise par
:
- No eye (pas d'oeil)
- le Nombre DT = CF + BF
Voir exemple à droite

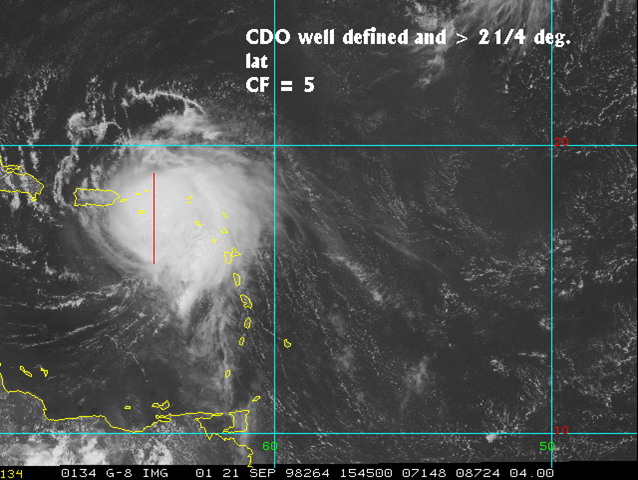

Ici CF = 5 & BF = 0.5 d'où le nombre DT du CDO = 5.5

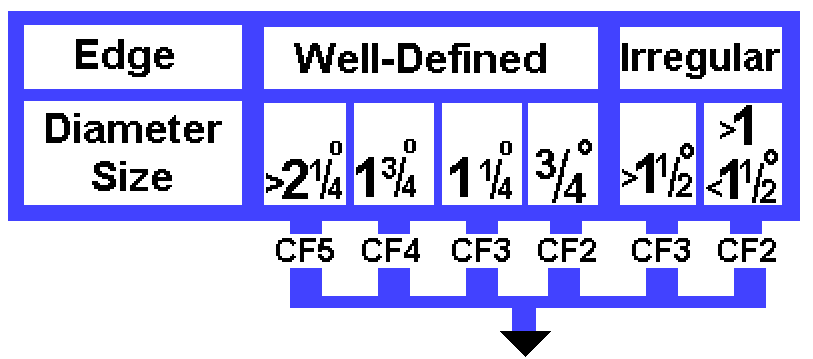

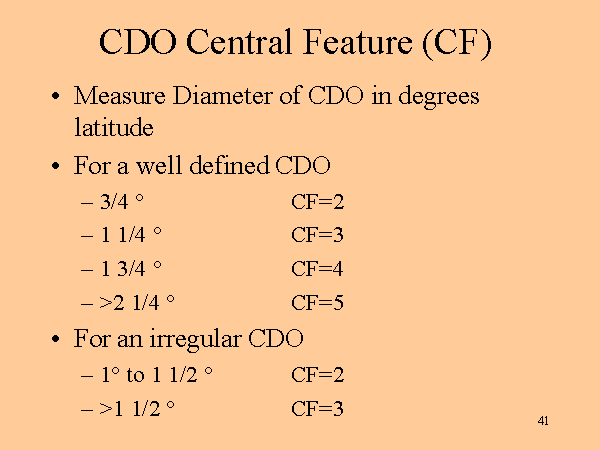

Calcul du CF du CDO
Mesurer le diamètre du CDO
en ° de latitude

(ici trait rouge)

Pour un CDO bien défini :
3/4° , CF = 2
1 1/4° , CF = 3
1 3/4° , CF = 4
> 2 1/4° , CF = 5

Pour un CDO mal défini

1° à 1 1/2°, CF = 2
> 1 1/2 ° , CF = 3

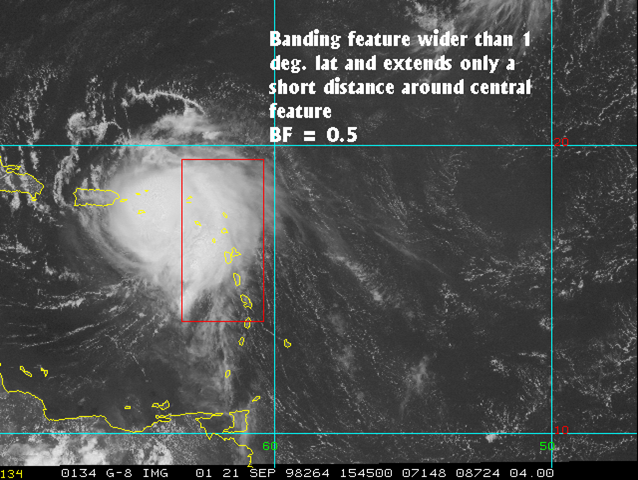

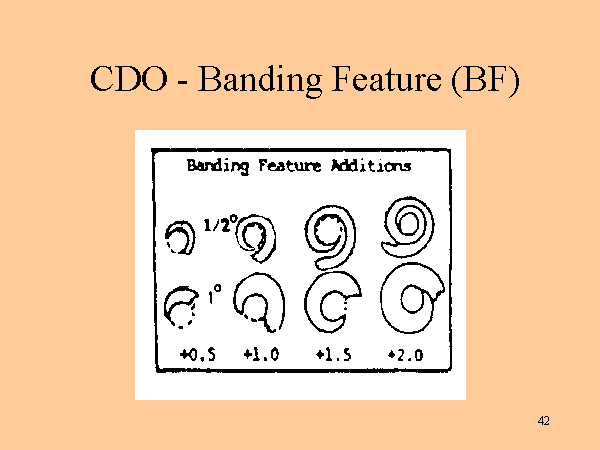

Calcul du BF du CDO
Caractéristiques
des bandes nuageuses
plus larges de 1° de latitude et s'étendant seulement
à une courte distance du centre,
donc BF = 0.5
3. Central Cold Cover (CCC) Pattern : Configuration Couverture Froide Centrale





Règles : quand le le nombre T passé est inférieur ou égal à 3 observer la tendance du modèle pour les 12 heures ; alors garder le même
quand le nombre T passé est supérieur ou égal à 3.5 garder le même nombre T. Utiliser comme nombre T final; puis aller à l'étape 9

Le modèle CCC consiste approximativement en une couverture nuageuse dense, froide et circulaire couvrant le centre du système cyclonique ou en une configuration en forme de virgule avec tête et cachant les signes attendus de l' évolution de la configuration

C'est assez rare, typiquement les systèmes tropicaux montrent un sommet de cirrus laiteux et peu de cellules convectives visibles
A utiliser s'il n'ya pas évidence de CDO ou de lignes incurvées visibles à travers les cirrus




Le modèle CCC est souvent associé avec un développement arrêté


- Ne pas confondre une configuration CCC, avec une configuration en forme de virgule très froide, souvent mentionné par une forme en virgule très froide avec queue et tête,
avec une texture lisse et l' indication d'un coin
Des lignes de cirrus incurvées apparaissent souvent autour du modèle en forme de virgule mais non autour du modèle CCC

- Ne présupposer pas un affaiblissement dans le modèle CCC quand la queue de la virgule commence à décroitre en taille
Le CCC se réchauffe souvent quand l'oeil d'une configuration T4 commence à se développer

4. La tendance durant les dernières 24 heures



La tendance du changement d'intensité des dernières 24 heures est déterminée par d'autres observations ou par la comparaison entre les caractéristiques nuageuses présentes et celles des dernières 24 heures : développement, affaiblissement ou stabilité


Le développement
est généralement associé avec une organisation accrue et des caractéristiques centrales mieux définies
Les signes de développement (D) incluent :
- D1 : Modèle Curved Band (bandes incurvées) : les bandes incurvées s'enroulent plus loin autour du CSC (cloud system center : centre du système nuageux)
- D2 : Modèle CDO (couverture nuageuse centrale dense) : le CDO devient plus large ou un accroissement dans les caractérisques des bandes est noté
- D3 : Modèle Shear (cissaillement) : le CSC (cloud system center : centre du sytème nuageux) devient plus défini dans la ligne nuagueuse incurvée ou apparait plus proche
de la masse nuageuse dense
- D4 : Le modèle oeil : l'oeil est plus enfoncé, plus distinct (plus chaud), moins "chiffonné" ou est entourré par des nuages plus froids ou plus de caractéristiques en forme de bandes
- D5 : Un réchauffement non significatif (non diurne) du système nuageux est noté

Le système s'affaiblit (W : weakening)
quand sa configuration nuageuse indique une tendance persistante opposant les élements listés ci dessus
Regarder en particulier les configurations qui deviennent cissaillés ou montrant un réchauffement des hauts somments nuageuses qui ne sont pas associés avec le cyle diurne !!!

Le système tropical a un état stable (S)
quand:
- S1 : la couverture nuageuse centrale froide apparait en un T3.5 ou plus système tropical ou a persisté pendant plus de 12 heures dans un système tropical s'affaiblissant
- S2 : la relation entre le CSC et les nuages froids n'a pas changé significativement
- S3 : il y a des indications conflictuelles entre le fait d'un développement ou d'un affaiblissement
5. Le MET (Model Expected T-number)



Le MET est déterminé en utilsant le nombre T des dernières 24 heures,
la décision prise à l'étape 4 (développement : D, affaiblissement : W ou stabilité : S de l'intensité du système) et le total passé des changements d'intensité
du système tropical


Tendance lente (slow) : +/-0.5 , tendance normale : +/- 1, tendance rapide : +/-1.5

Exemple 1 :
vous croyez que le systèmè est stable (ni développement, ni affaiblissement )
Il y a 24 heures le Nombre T Final était 3.0 . Pour un état stable vous ajoutez 0 au nombre final d'il y a 24 heures et vous obtenez ainsi un MET de 3
Example 2 :
vous croyez que le système se développe rapidement
Il y a 24 heures le nombre T Final était de 2. Pour un développement rapide vous ajoutez 1.5 au nombre T Final d'il y a 24 heures. Cela vous donne un MET de 3.5
Example 3 :
vous croyez que le système s'affaiblit lentement
Il y a 24 heures le nombre T Final était de 5.5 . Pour un affaiblissement faible vous déduisez 0.5 du nombre T Final d'il y a 24 heures. Cele vous donnera un MET de 5.0

Quand le taux de croissance n'a pas été établi dans le cas de nouveaux développements ou de revirement de tendance, supposer un taux passé de modification
d'un nombre T par jour
, généralement :


CI Number / Yesterday's T Number
0
1
(1.5)
2
3
4
5
(5.5)
6
(6.5)
7
8
24 h Forecast CI Number / Today's MET
D
1
1.5/1
(2.0)
3
4
5
6
(6.0)
6.5
(6.5)
7
8
S
0
1
(1.5)
2
3
4
5
(5.5)
6
(6.0)
6.5
7
W
0
1
(1.0)
1
2
3
4
(4.5)
5
(5.5)
6
7

Des taux passés rapides ou lents de changements sont établis quand 2 analyses consécutives montrant une évolution lente ou rapide de la configuration sont observées
à intervalles de 6 heures ou plus ou quand l'observation d'une forte intensifcation ou affaiblissement est faite (voir étape 10°)

6. Le Pattern T-number (PT)




Déterminer le nombre PT (Pattern T n°)
Sélectionez le modèle dans le diagramme ci dessus qui correspond le mieux à l'image de votre système tropical : 100% SUBJECTIVE

Le nombre PT est égal au MET ou égal au MET à + / - 0.5, idéalement
Si le nombre DT est bien défini, alors le nombre PT devrait être égal au DT
Quand la configuration nuageuse est extrèmement petite (< à 2.5 degrés de latitude enlevez 1 du nombre PT
)

Le configuration Pattern T (nombre PT) est utilisé principalement comme un ajustement au MET quand un ajustement est indiqué

7. Détermination du Final T-number (Nombre final T)




1. Utiliser le nombre DT de l'étape 2 quand les caractéristiques nuageuses sont bien définies et réprésentatives

2. Utiliser le nombre PT seulement quand le nombre DT n'est pas net et quand un adjustement au MET est fait

3. Utiliser le MET seulement quand PT & DT ne sont pas nets et réprésentatifs
Règle : PT n'est pas net quand vous avez une difficulté à distinguer parmi 3 différents picotgrammes situés à l'horizontal
Exemple : sur le diagramme PT vis (ci dessus) vous avez une difficulté à choisir entre a4.0, a5.0 et a6.0
8. Contraintes du Final T-number (Nombre final T)

Des contraintes sont utilisés pour maintenir le nombre T à l'intérieur de frontières acceptables et éviter des mauvaises interprétations de changements marqués



1. La classficiation initial doit être T1.0 ou T1.5

2. Durant les premières 48 heures du développement le nombre T ne peut pas être baissé la nuit (mais peut l'être durant le jour)

3. 24 heures après le T1.0 initial le nombre final T doit être < ou = à 2.5

4. Limites du nombre T final (FT)
* < 4.0 FT peut seulement changer de 0.5 par 6 heures
* > ou = 4.0 FT peut seulement changer de 1.0 par 6 heures, 1.5 par 12 heures, 2.0 par 18 heures, ou 2.5 parr 24 heures

5. Nombre Final T doit être égale +/- 1 du MET

9. Le Current Intensity Number (CI Number - le Nombre de l'intensité courante)


Le nombre CI établit directement l'intensité du système tropical et est déterminé à partir du nombre T


1. Garder le CI identique au nombre Final T durant un développement, tenez plus haut durant un affaiblissement

2. Ne baisser par le CI au moins pour les 12 heures passés

3. Le nombre CI ne peut pas être plus élévé de 1.0 quele nombre final T

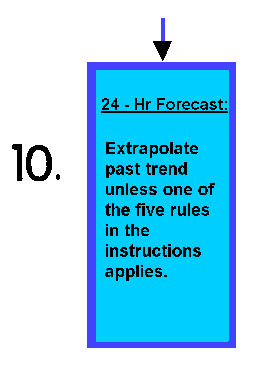

10. La prévision des 24 heures


Tableau de corrélation entre l'image satellite et le modèle prédéfini afin de déterminer le nombre DT
Exemples en image visible des 4 configurations prédéfinies :
bandes incurvés (Curved band), cissaillement (Shear), couverture nuageuse centrale dense (CDO), oeil (Eye)
Bandes incurvées : Curved band pattern : DT 1.0 - DT 4.5
Images satellites
Le DT pourra varier de 1.0 à 4.5 suivant la configuration du modèle bandes incurvées
Cisaillement : Shear pattern : DT 1.5 - DT 3.5
Images satellites
Le DT pourra varier de 1.0 à 3.5 suivant la configuration du modèle cissaillement
Masse nuageuse centrale : CDO : Central dense overcast pattern : DT 2.5 - DT 5.0
Images satellites
Le DT pourra varier de 2.0 à 5.0 suivant la configuration du modèle cissaillement
0eil : Eye pattern : DT 4.5 - DT 8.0
Banding Eye : DT 4.0 - DT 4.5
