Guide d'analyse des cartes du CIMSS

Les différentes cartes du CIMSS donnent de nombreuses informations concernant l'analyse et la prévision des systèmes tropicaux
CIMSS (Regional Real-Time Products - Winds & Analyses)

1 knot (kt) =
1,852 km/h
150 mb = 13.7 km d'altitude
500 mb = 5.5 km d'altitude
700 mb = 3 km d'altitude
950 mb = 0.5 km d'altitude
Vents de 5 knot
venant du nord-ouest
Une 1/2 barbe
Vents de 10 knots
venant du sud-ouest
Une barbe
Vents de 30 knots
venant du nord-est
3 barbes
Vents de 35 knots
venant du sud-est
3 barbes
& une 1/2 barbe
Vents de 50 knots
venant du nord-ouest
Un drapeau
Vents de 75 knots
de l'ouest sud-ouest
Un drapeau, 2 barbe
& une 1/2 barbe
Vents de 110 knots venant du sud-ouest
2 drapeaux
& 1 barbe

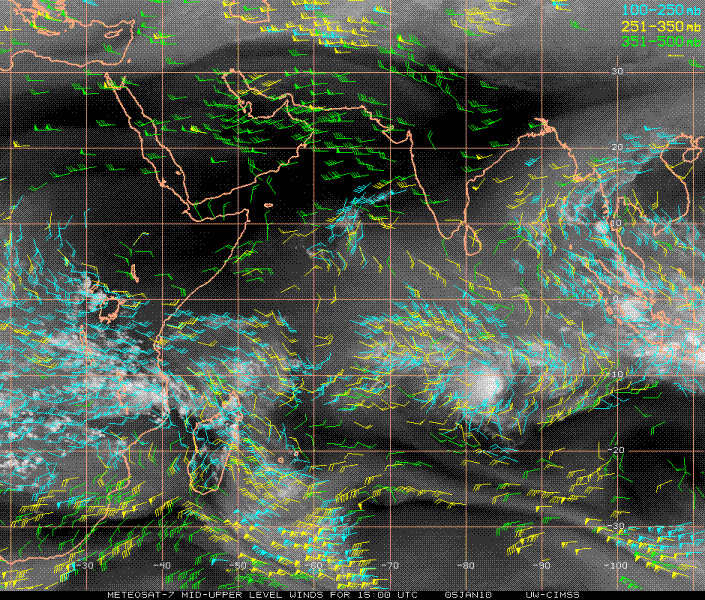

Mid-upper level winds
Cette carte aide à déterminer les conditions atmosphériques
de la moyenne et haute
troposphère


Les régions de courant jet, les courants directeurs
et les régions d'écoulement des vents en haute atmosphère
des systèmes tropicaux
peuvent être identifiés par les prévisionnistes afin de les aider à déterminerles conditions atmosphériques actuelles
qui pourrait affecter l'intensité et le mouvement du système tropical


Sur la carte :

Plus il y a de ligne sur chaque flèche plus le vent est fort

Les zones sombres indiquent un air sec,
les zones grises sont plus humides


100-250 mb level (aqua) = 50,000 to 35,000 ft

251-350 mb = 34,000 ft to 26,500 ft

351-500 mb = 26,600 ft to 18,000 ft


950 mb ou moins représenterait les vents de surface
en dessous de 1500
ft

ft = feet = 0.3048 mètres

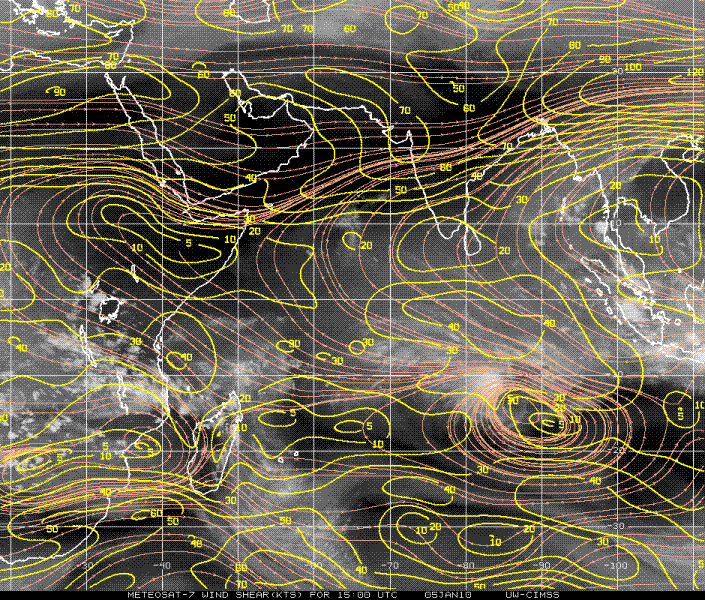

Wind shear
Cette carte montre le cissaillement du vent
Le cisaillement est la différence de vitesse et de direction
entre le vent des basses couches et en haute altitude


Souvent quand nous voyons un cyclone tropical "bien établi"
nous pourrons noter
un enroulement de lignes roses directement
au dessus du système
:
c'est en fait un anticyclone de haute altitude qui permettra l'évacuation des vents en haute atmosphère aidant ainsi le système
à se développer ou se renforcer

Plus le cissaillement est faible plus un système cyclonique
aura de chance de se former

et au contraire trop de cissaillement empéche le développement
ou prononce la mort d'un système cyclonique


Sur la carte :


Les lignes roses
indiquent la direction du cissaillement

Les contours jaunes montrent la force du cissaillement
:

- entre 0 et 15 noeuds conditions favorables,

- entre 15 - 20 noeuds conditions neutres

- entre 25 -35 noeuds assez défavorables

- > 35 noeuds très défavorables

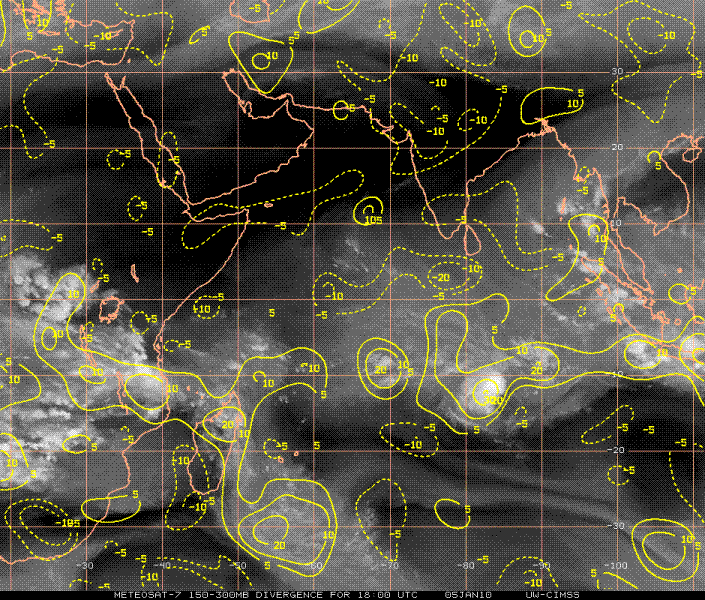

Divergence
Cette carte montre la divergence des vents en haute altitude,
c'est à dire si l'air est bien évacué en haute altitude


Souvent un système tropical faible aura une divergence
à droite ou à gauche de la circulation de surface
et cela nous montre que le système n'est pas verticallement constitué


Plus la divergence des vents en altitude est forte
plus cela favorise le développement du cyclone
et son renforcement


Sur la carte :


La divergence est montrée par des lignes jaunes continues

alors que la convergence sera montré par des lignes jaunes en pointillés

- très forte divergence + 30

- divergence forte + 20

- divergence modérée +10

- divergence faible +5

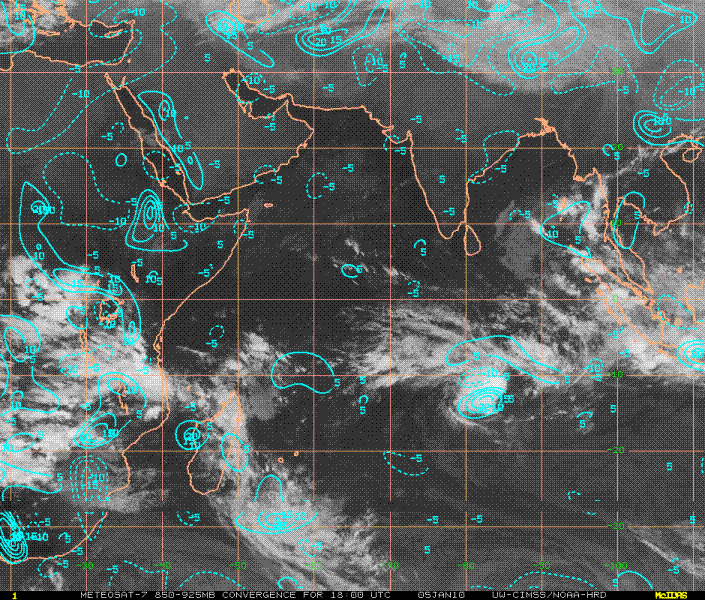

Convergence
Cette carte montre la convergence atmosphèrique
des bas niveaux de l'atmophère
(de 850 à 925 mb)


Elle peut être utilisée pour identifier les zones potentielles
où le développement d'un système cyclonique peut se produire


Sur la carte :

La convergence est montré par des lignes bleus continues :

- convergence forte + 20

- convergence modérée +10

- convergence faible +5

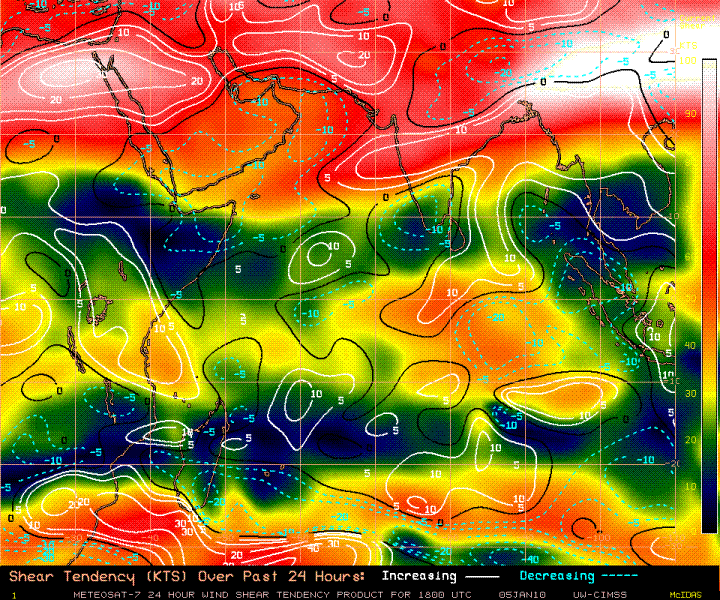

Wind Shear Tendency
Cette carte montre la tendance du cissaillement
sur les dernières 24 heures
: augmentation ou diminution

Les systèmes tropicaux ont besoin d'un faible cissaillement
ou d'un cissaillement en baisse pour se développer

Sur la carte :

Les lignes indiquent la tendance du cissaillement :

- les lignes blanches indiquent un cissaillement en augmentation
ces dernières 24 heures

- les lignes bleus indiquent un cissaillement en baisse

- les lignes noires indiquent un statu quo

Les couleurs indiquent le cissaillement actuel
des hautes couches de l'atmosphère


- la couleur bleu à vert pale est favorable ou neutre
pour le développement ou l'intensification du système

- la couleur jaune orange rouge est néfaste
pour le développement ou l'intensification d'un système

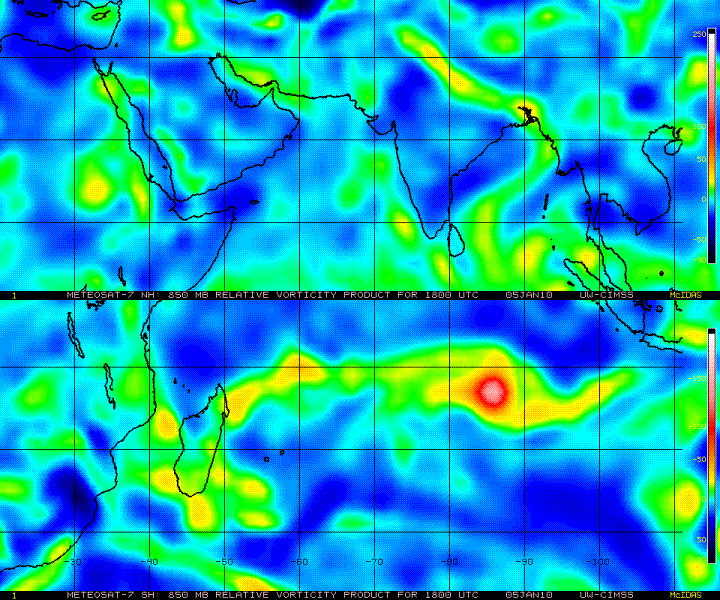

Vorticity
Cette carte montre la vorticité de l'atmosphère

Sur cette carte : Une valeur positive dans l'Hémisphère Nord
ou négative dans l'Hémisphère Sud
(dans les 2 cas couleurs rouge à blanc)
est favorable à un développement cyclonique
