LOCALISATION DU CENTRE DU SYSTÈME CYCLONIQUE SELON L'ANALYSE DE DVORAK
Localisation du Centre du Système Nuageux (Cloud System Center - CSC)

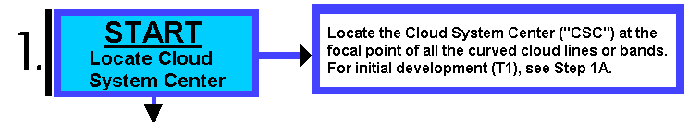

Localiser le centre du système nuageux (CSC) :
Selon Dvorak le CSC est le point central (focus point)
de toutes les lignes incurvées (curved lines)
ou des bandes du système nuageux (bands of the cloud system),
ou le centre géométrique d'un oeil

Pour plus de détails sur le CSC se rendre aussi sur le BOM
Les différents configurations de systèmes cycloniques
Eye
Exposed
LLCC
Central Dense Over
(CDO)
Embedded Center
(EMB CTR)
Spiral Curved Band
(SBC)
Partially Exposed
(LLCC)
Cloud Minimum
Wedge
Central Cold Cover
(CCC)
Oeil
Centre de circulation
de basses couches
exposé
Couverture
nuageuse
central dense
Centre noyé
dans la masse
Bandes incurvées spiralées
Centre de circulation
de basses couches
partiellement exposé
Coin minimun
des nuages
Couverture
centrale froide
Configuration Oeil
Dans le visible (image VIS)
Dans l'infrarouge (image IR)

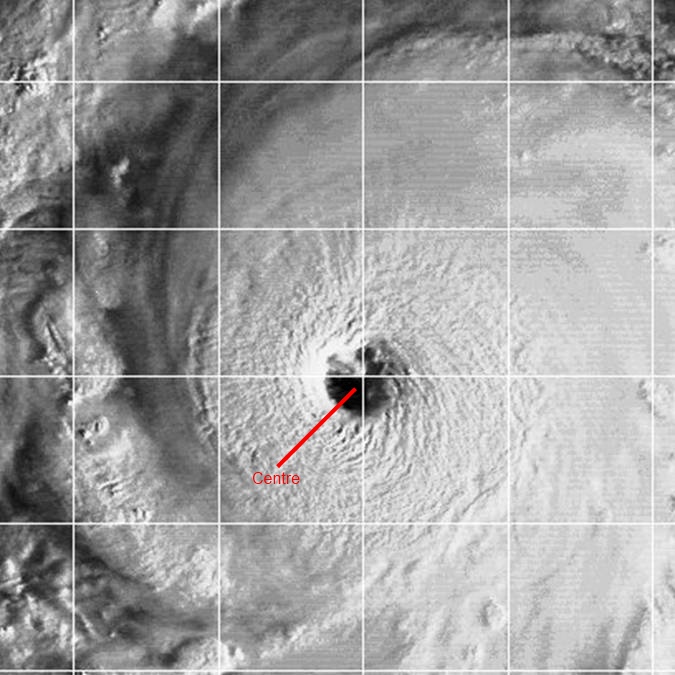

Oeil représenté par la partie noire, le centre se trouve au milieu de l'oeil

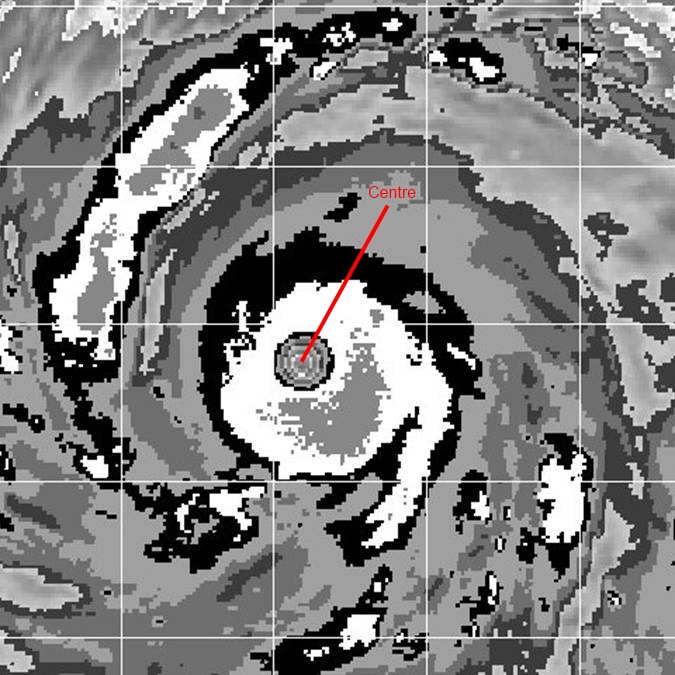

Oeil est représenté par l'endroit le plus chaud au milieu du système

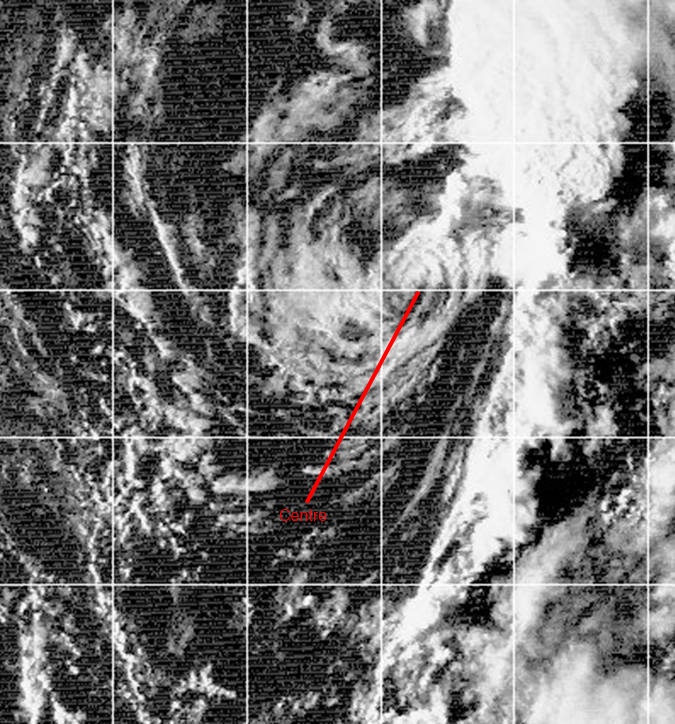

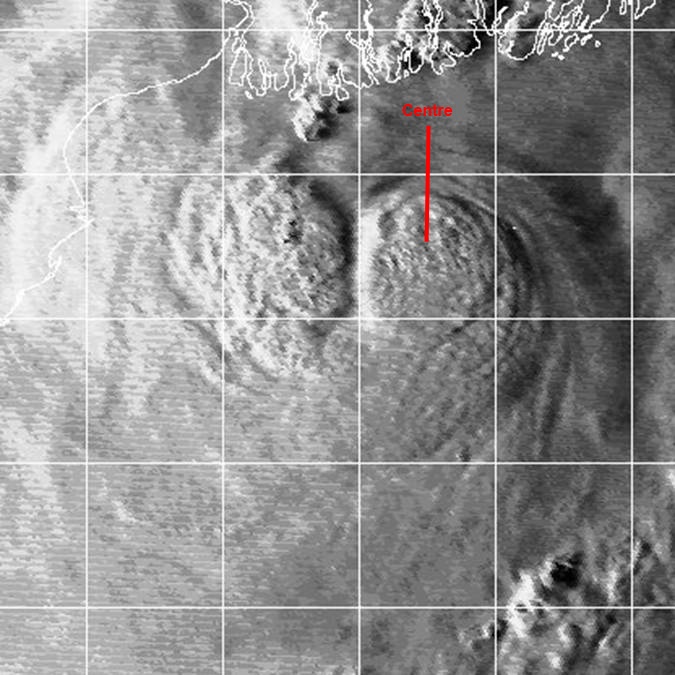

Configuration Centre de circulation de basses couches exposé

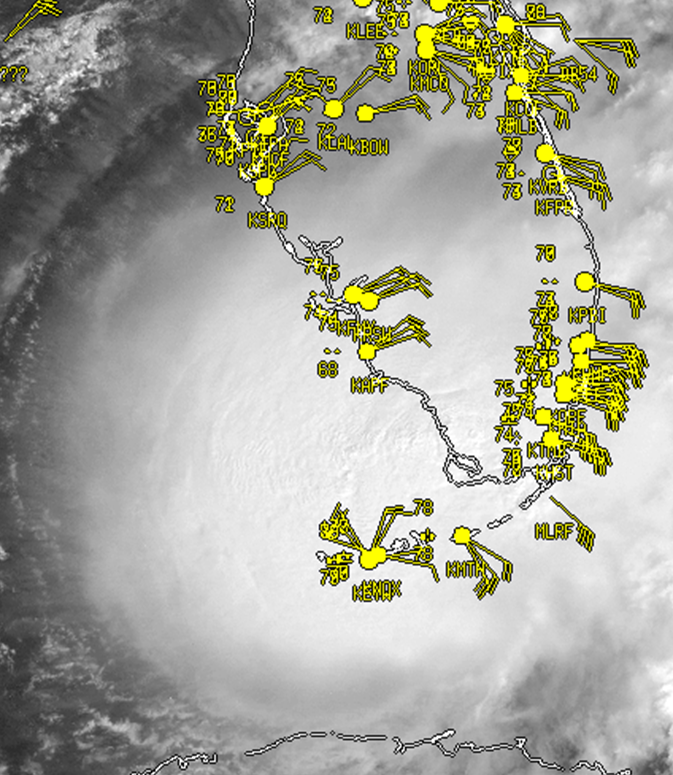

Configuration Couverture nuageuse central dense
Rechercher les nuages bas cycloniques se resserant,
le centre sera à l'intérieur du cercle le plus resseré des nuages
Seulement avec les images visibles (le terme CDO impliquant le visible sans exception)
Rechercher les lignes de nuages afin d'extrapoler la convection au dessous
Rechercher les sommets dépassant,
le centre se trouvant en dessous des sommets les plus hauts
Rechercher la configuration de bandes incurvées spiralés dans la texture du CDO

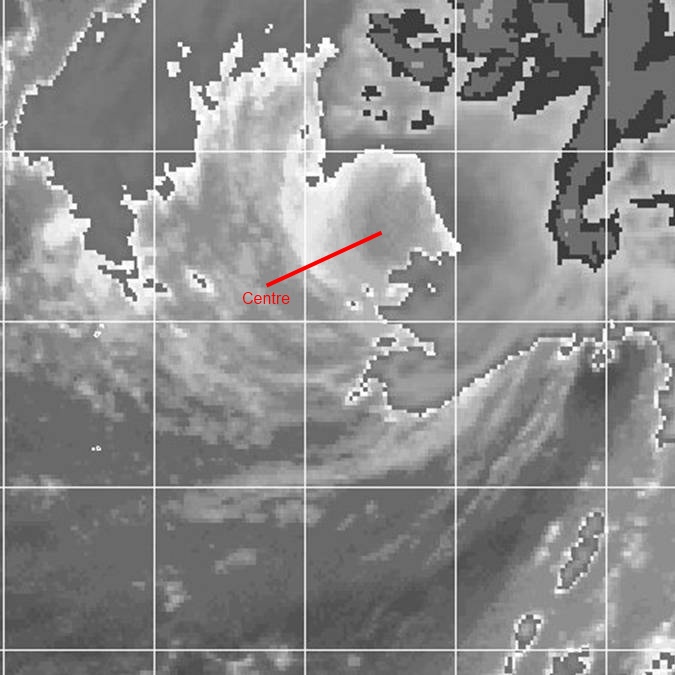

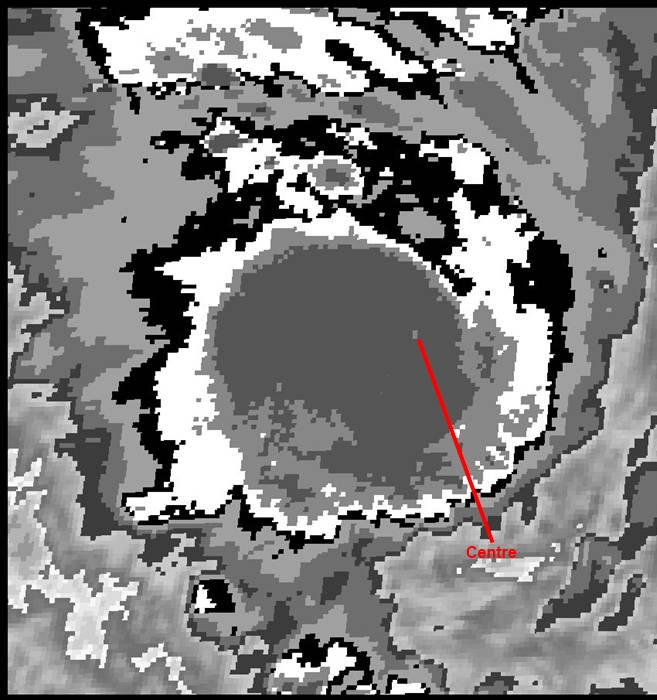

Configuration Centre noyé dans la masse

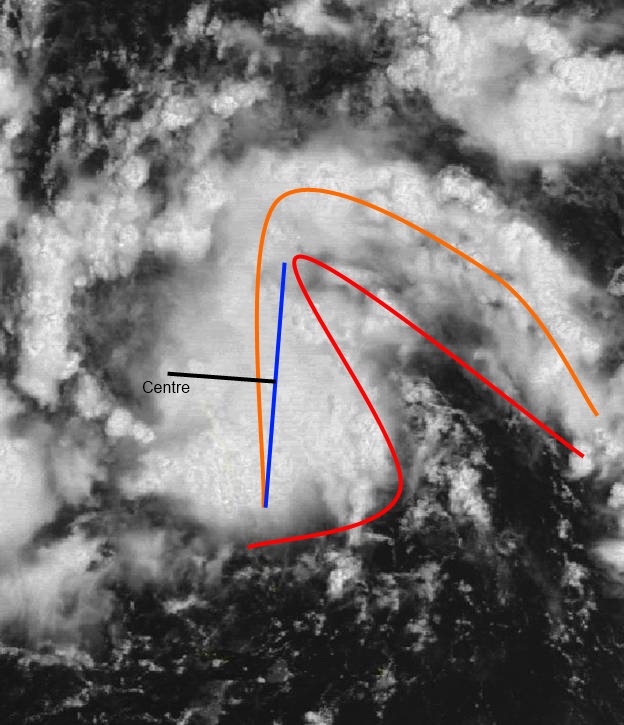

Configuration Coin minimun des nuages
Rechercher un point chaud
Regarger vers le bord avec le gradient de température le plus serré
Le centre sera à mi chemin d'une ligne (bleu) dessinée entre la pointe du coin (ligne rouge)
où il y a une intrusion d'air sec et le sommet de la virgule (ligne orange)
ou de la tête convective

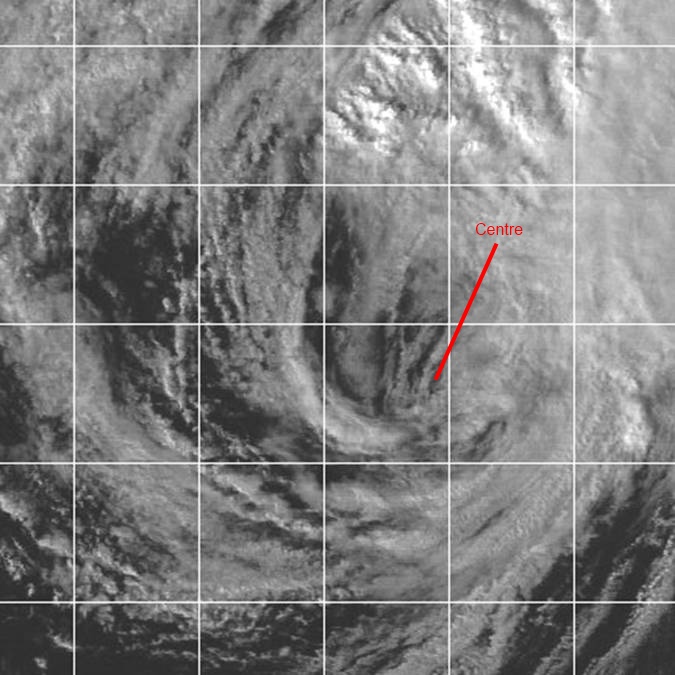

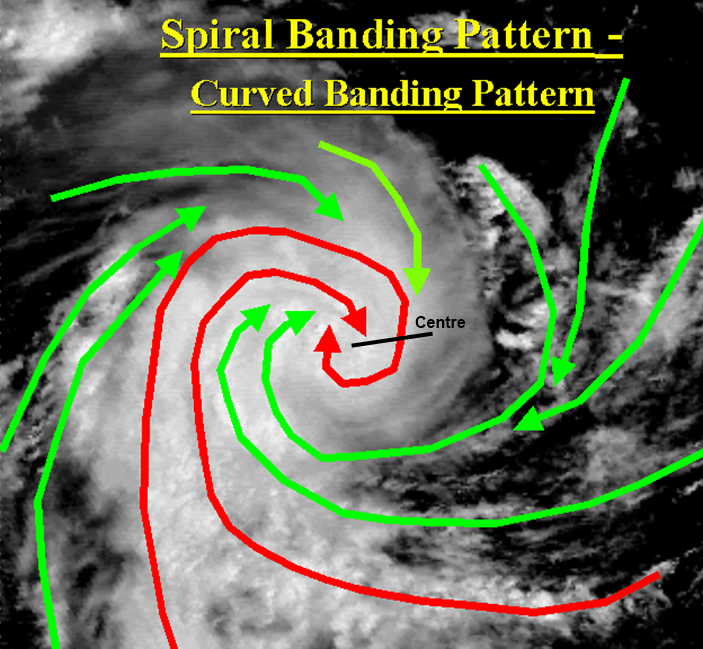

Configuration Bandes incurvées Bandes spiralées
Dans le visible (image VIS)
Dans l'infrarouge (image IR)
Dessiner des lignes directrices sur l'image
Placer chaque ligne de façaon à ce quelle s'enroule en suivant les bandes spiralées
Suiver ces lignes jusqu'au centre
Même principe que dans le visible
Configuration Centre de circulation de basse couches partiellement exposé
Dans le visible (image VIS)
Dans l'infrarouge (image IR)
Défini comme moins que la moitié d'un centre de circulation de basses couches exposé
Inclut une obscuration par des cirrus
Le centre sera à l'intérieur du cercle le plus resserré de nuages
Même principe que dans le visible mais beaucoup plus dur !!

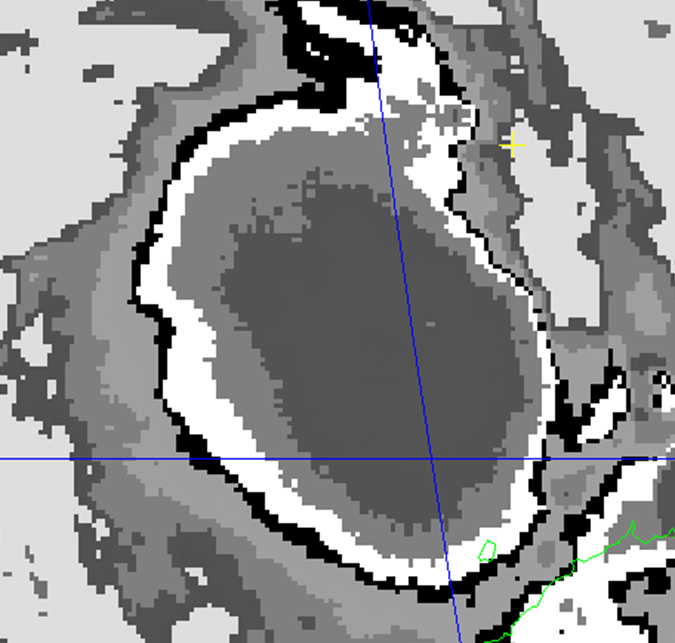

Configuration Couverture centrale froide
Dans le visible (image VIS)
Dans l'infrarouge (image IR)
A utiliser s'il n'y a pas d'évidence de CDO ou lignes incurvées visibles à travers les cirrus
Placement du centre est basé la plupart du temps sur la continuité
Très difficile de localiser le centre finement
Placement du centre est basé la plupart du temps sur la continuité
