Explication du diagramme de DVORAK pour les images infrarouges

Approche détaillée de la technique de Dvorak avec l'utilisation des images infrarouges
10 étapes sont à suivre pour l'analyse de l'intensité des systèmes tropicaux

T : Tropical - DT : Data Number - MET : Model Expected T Number - PT : Pattern T Number - FT : Final T Number - CI : Current Intensity
1° de latitude = 60 nautiques miles (nmi) = 111 km

1. Localisation du Centre du Système Nuageux (Cloud System Center -CSC)

Localiser le centre du système nuageux (CSC) :
Selon Dvorak le CSC est le point central (focus point)
de toutes les lignes incurvées (curved lines)
ou des bandes du système nuageux (bands of the cloud system),
ou le centre géométrique d'un oeil

Pour plus de détails sur le CSC
1.A Développement intitial (Initial Developpment)

Les perturbations montrant des signes de développement
(pour plus de détails sur rendre sur le BOM) seront classifiées comme T1
(reportez au tableau de Dvorak et ses "8 nombres", ci dessous)

Pour être classifiés en T1 elles doivent avoir les 3 propriétés suivantes :
- ID1 : la perturbation a persisté depuis 12 heures ou +
- ID2 : la perturbation a un centre de système nuageux défini à l'intérieur d'une zone ayant un diamètre de 2.5° de latitude ou moins, qui a persisté depuis 6 heures
- ID3 : la perturbation a une zone de couverture nuageuse froide (< à - 31°C) plus de 1.5° latitude en étendue qui apparait à moins de 2° de latitude du centre
Cette couverture nuageuse peut aussi apparaitre en lignes de cumulonimbus qui se courbe autour du centre

Une variabilité considérable de la configuration nuageuse est souvent observée durant le stade T1
Des lignes de cirrus incurvés se développent souvent et peuvent indiquer des configurations plus avancées que T1 au moment de la classification....
La règle est de ne jamais baisser le nombre T la nuit durant les premières 24 heures de développement

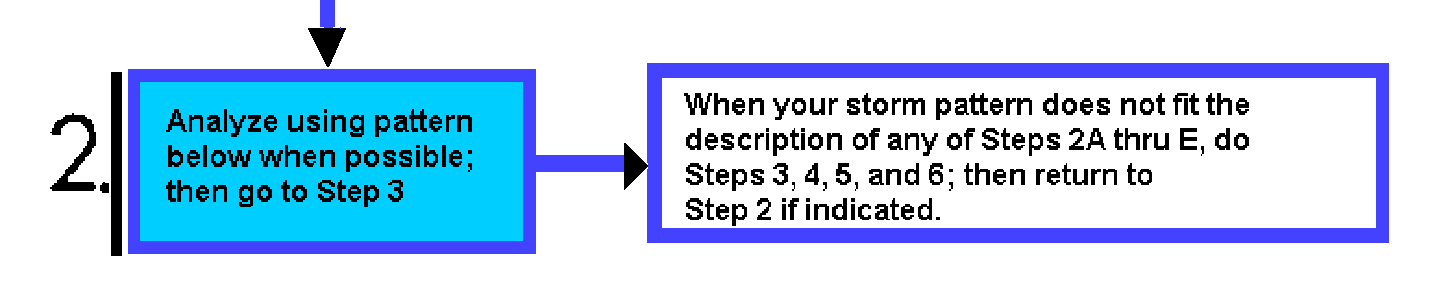

2. Déterminer le type de la configuration nuageuse



La façon dont le centre du système nuageux est défini détermine lequel des modèles prédéfinis devra être utilisé


Quand le type de nuage analysé ne correspond pas à un modèle ou une configuration prédéfinie il faut se rendre à l'étape 3 (puis suivre les étapes suivantes)
sinon suivant le modèle il faut se rendre à l'étape 2A ou 2B ou 2C ou 2D ou 2E
qui correspondent aux configuratuons prédéfinies suivantes :
- bandes incurvés (Curved band)
- couverture nuageuse centrale dense (CDO)
- cissaillement (Shear)
- oeil (Eye)


Tout d'abord les règles d'analyses générales (General Analysis Rules) :
Règles 1 -GA1 :
quand des images sont disponibles sur des intervalles très courts utliser les mesures moyennes de toutes les images qui ont des caractéristiques bien définies prises
à l'intérieur de la période de 3 heures de la fin du temps de l'analyse
Règles 2 - GA2 :
quand 2 estimations ou plus du nombre T sont réalisées par rapport à la même image, utiliser la l'estimation la plus proche du MET c'est à dire du Model Expected T-number -
(voir étape étape 5)
Règles 3 - GA3 :
quand susbsiste un doute concernant des caractérisitiques ambigues, influencer l'analyse en faveur du MET
Règles 4 - GA4 :
quand deux ou plus d'estimations nettes du nombre T sont faites à partir de la même image satellite et qu'il y a une incertitude sur celle qui est la plus représentative diviser
la différence entre les 2

Un système peut aller de l'une à l'autre des configurations....au cours de sa vie

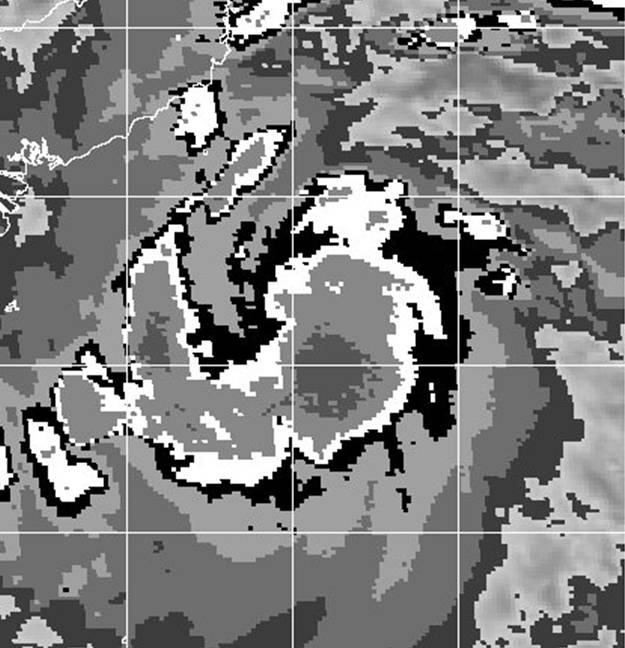

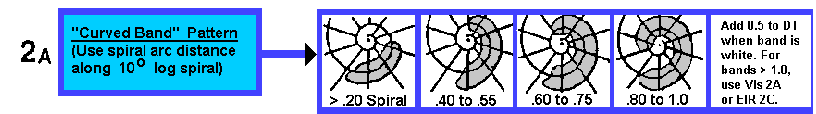

2A. Curved band Pattern : Configuration Bandes incurvées



L'estimation de l'intensité est basé sur l'étendue à partir de laquelle la bande de couverture dense nuageuse encercle le CSC (centre du système nuageux)

Elle est déduite en mesurant la longueur de l'arc de la bande incurvée s'accordant avec un recouvrement spiralé de 10° logarithmique

La mesure des bandes incurvées peut être utilisé avec les images visibles et en infrarouge jusqu'à ce que l'intensité de DT 4.5 soit atteinte

Dans le cas des images infrarouges ajouter 0.5 au nombre DT quand la bande est blanche
Pour les bandes incurvées > à 1.0 utiliser le diagramme visible de Dvorak ou rendez vous à l'étape 2C
Quand les bandes spiralées s'enroulent complètement autour du centre le stade du cyclone ou ouragan est atteint
Ensuite quand un oeil est observé la détermination de l'intensité est basé sur la configuration ou modèle oeil




Le recouvrement spiralé s'emboite à partir de l'axe de la plus froide de nuance gris (les nuages les plus denses)
à l'intérieur de la bande nuageuse et devrait être grossièrement parallèle à l'arrête nuageuse
du côte concave (incurvé) de la bande

Quand la bande indique 2 axes possibles, utiliser celui avec la courbure la plus collante

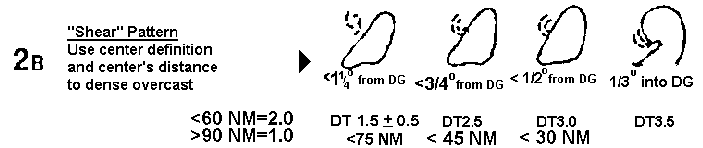

2B. Shear Pattern : Configuration Cissaillement





Le modèle cissaillement se produit le plus souvent durant le premier développement et l'affaiblissement

Ils sont identifiés par les nuages froids se déplacant sur l'un des côtés du système cyclonique et développant une arête effilée


Le nombre DT vient à la fois de la méthode de la définition du CSC (cloud system center: centre du système nuageux) ) et de la distance entre le centre de circulation de basses couches
et la masse nuageuse froide et dense (la convection) la plus proche

Pour les intensités DT2.5 - 3.5
le centre pourra être défini par les lignes des nuages bas incurvés parallèlles, circulaires avec un diamètre de 1.5° de latitude ou moins ou sous le bord d'une masse nuageuse dense, froide (< 31°C)

Pour les systèmes faibles (DT1.5 - 2.5)
le centre pourra aussi bien être pauvrement défini en lignes spiralées dans les limites de 1.25° latitude de la masse nuageuse froide ou circulairement défini près d'une petite masse nuageuse (< à 1.5° de latitude de diamètre)

2C. Eye Pattern : Configuration Oeil


Si les dernières 24 heures
le n°T n'était pas égal ou supérieur à 2
Retourner à l'étape 2A....2D ou l'étape 3

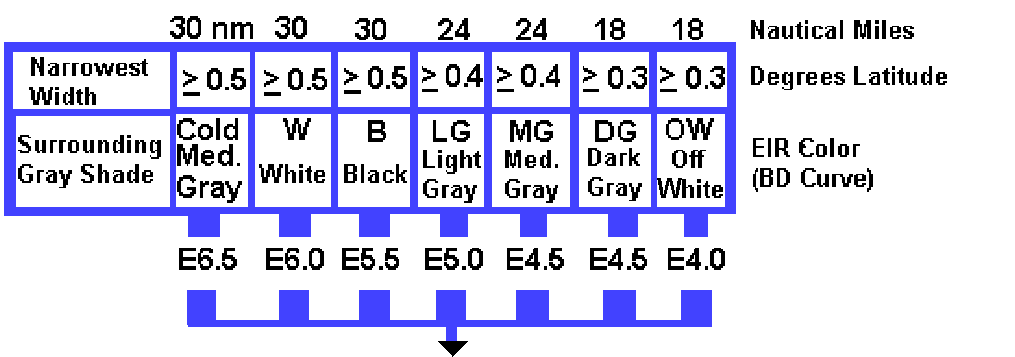

Trouver la nuance de l'anneau le plus froid extérieur entourant complètement l'oeil
Utiliser le BD Curve
Mesurer la distance du bord de la bande colorée la plus froide au bord extérieur de l'anneau le plus froid
Pour les image en EIR (infra rouge) n'utiliser jamais le centre de l'oeil (seulement pour les images visibles)
Appliquer alors la valeur E

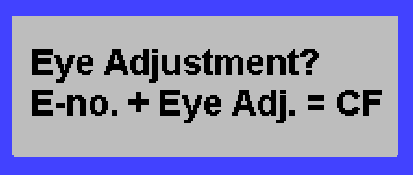

Le nombre DT de la Configuration Oeil provient de : E-no : Eye Number + EA : Eye Adjustmnent + BF : Banding Feature
Le nombre DT est = à CF (=E + EA) + BF






Notes :

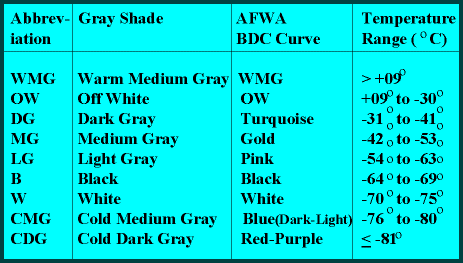

Chaque nuance de couleur correspond à une abréviation et également à une échelle de température :
Exemple : White (blanc) c'est W et cela correspond à une température de - 70°C à - 75°C

Trouver la nuance de l'anneau le plus froid entourant complètement l'oeil !
Déterminer la nuance dans l'oeil

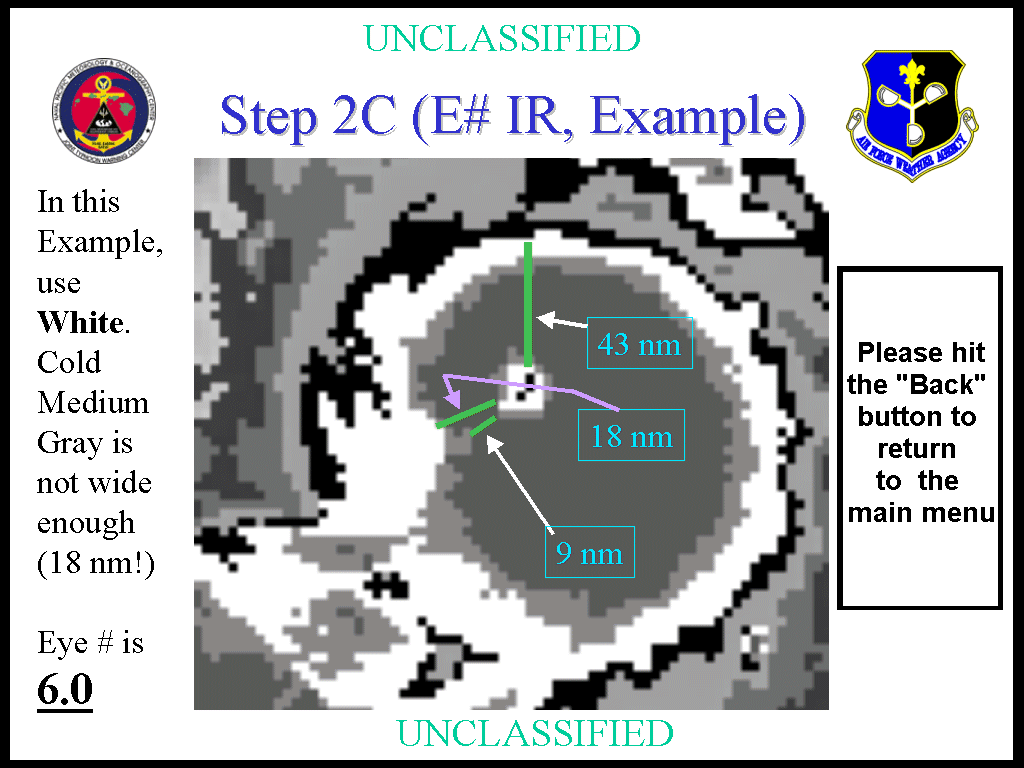

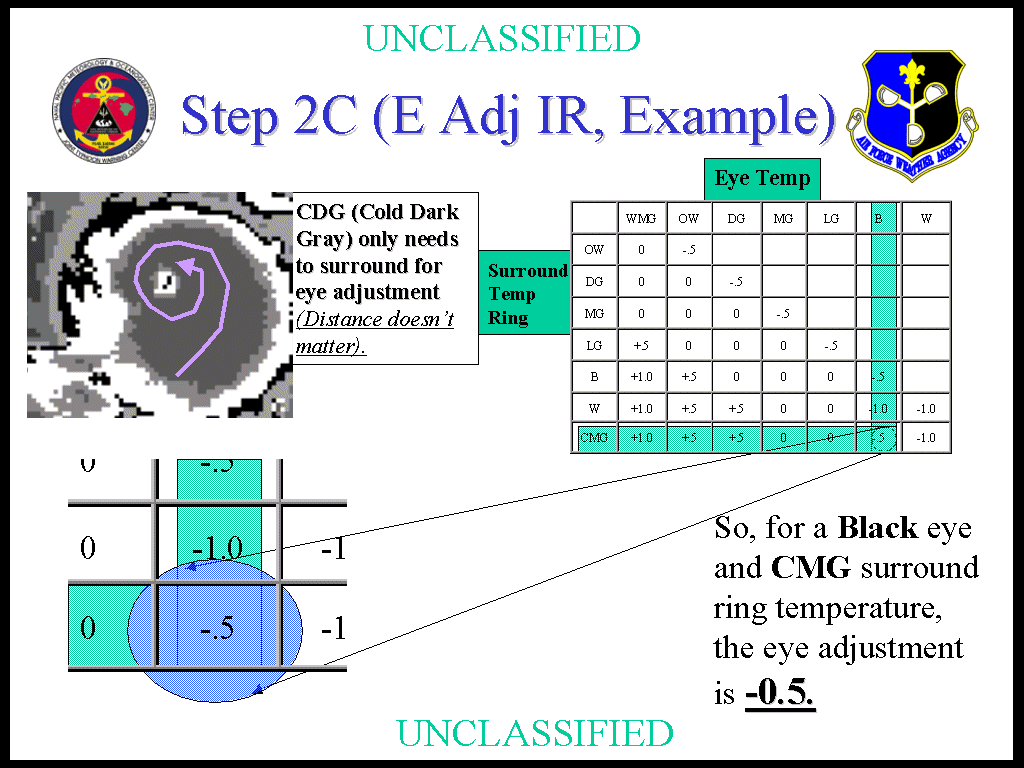

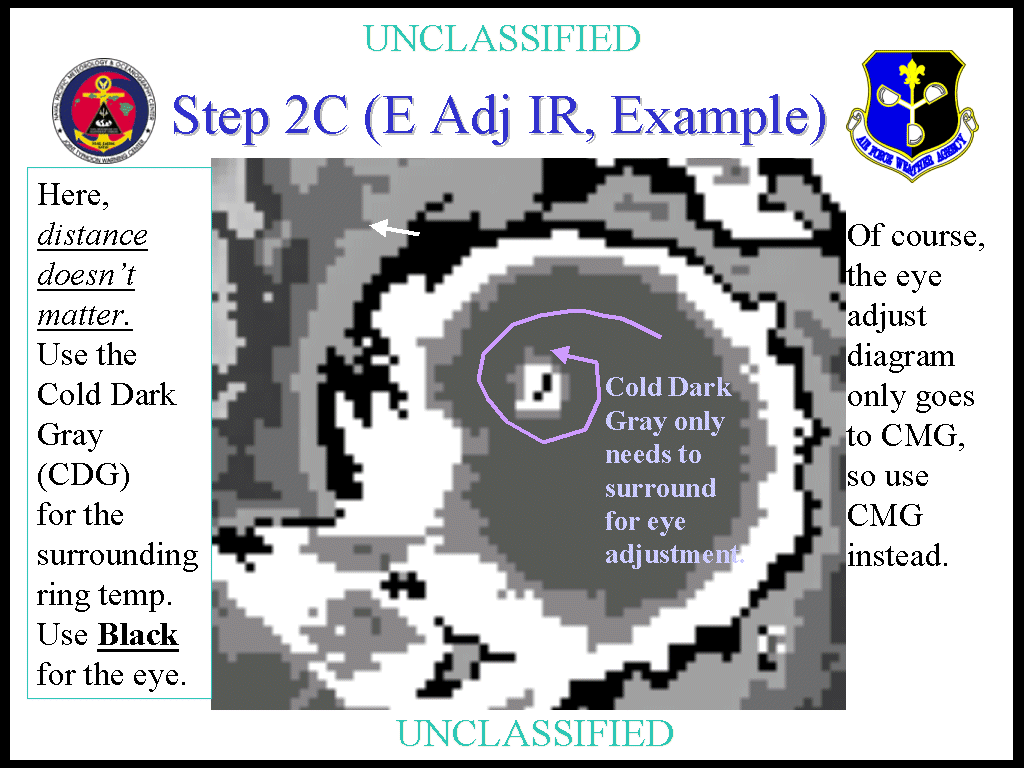

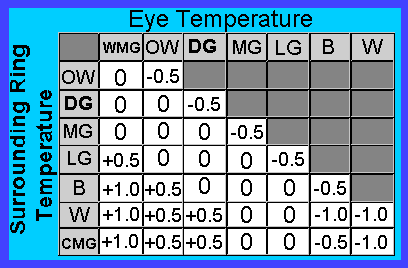

Dans l'exemple ci dessous :
c'est la couleur CDG (Cold Dark Gray) qui entoure complètemet l'oeil donc chosir dans le tableau (colonne de gauche) l'abréviation CMG
(puisque le tableau ne va que jusqu'à CMG)
et la couleur de l'oeil étant le noir, choisir dans la ligne du haut l'abréviation B
En croisant les 2 vous arrivez à un ajustement de l'oeil de -0.5

Les ajustements sont : -1.0, -0.5, 0.0, 0.5 ou 1.0
A ne pas utiliser pour les oeils ayant un diamètres de 45 nm ou plus
Pour les oeils alongész déduisez 0.5 si aucune correction au nomre E n'a été faite

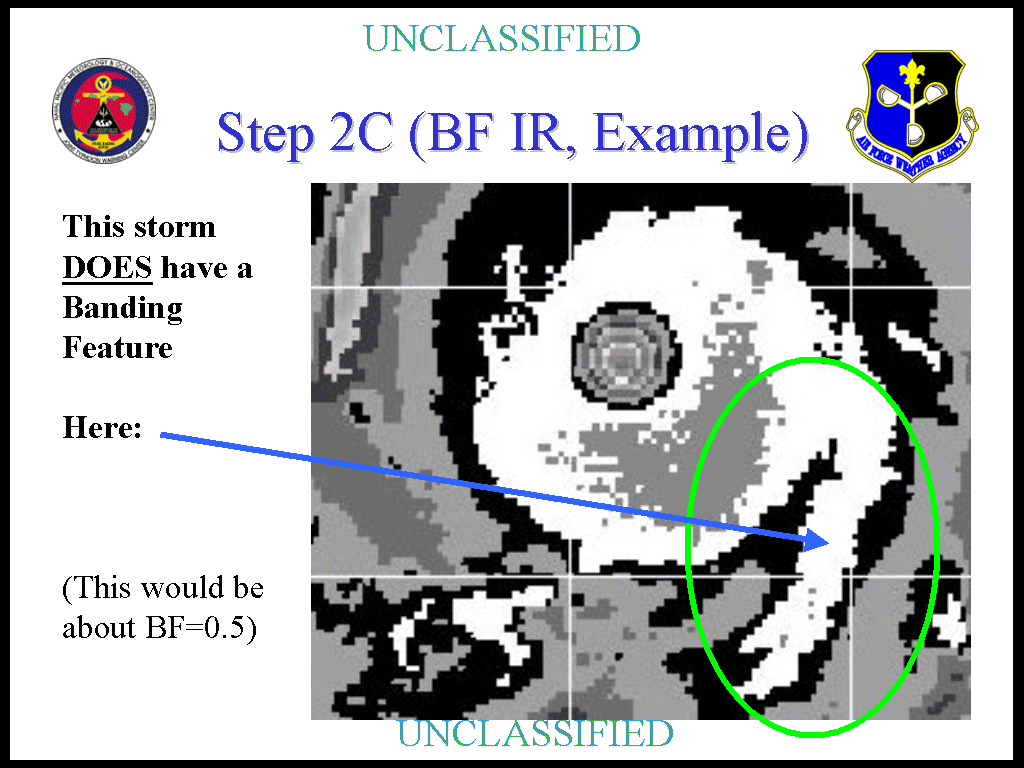

Exemple :

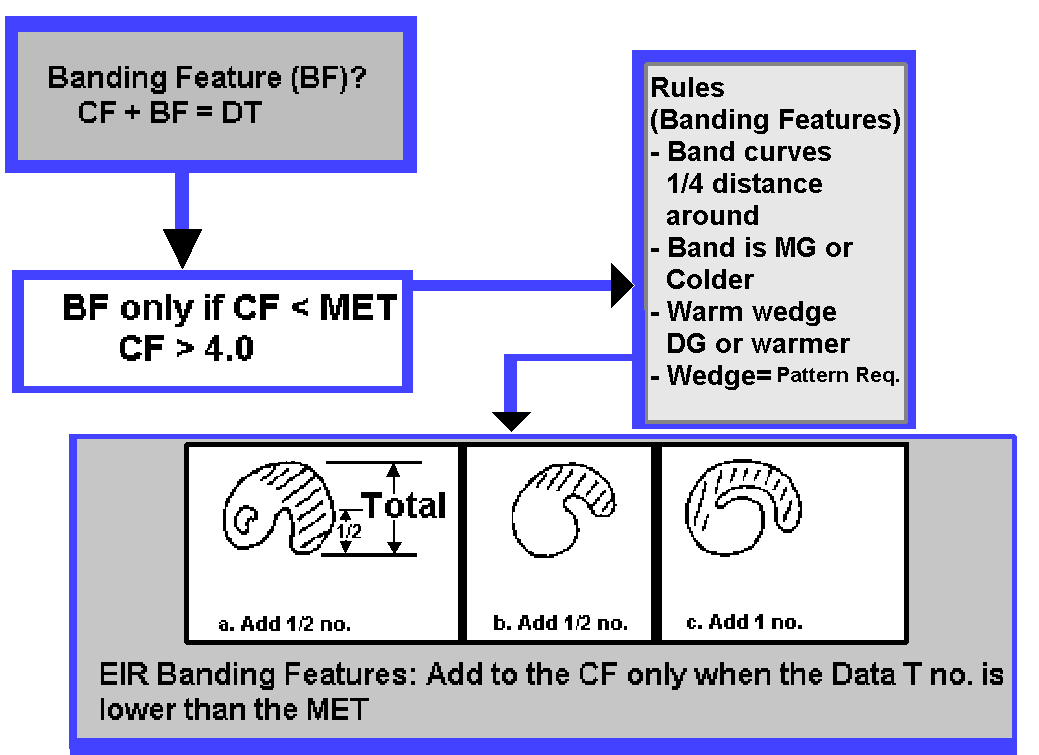

L'addition de BF s'ajoute au CF seulement quand le nombre DT est inférieur au MET

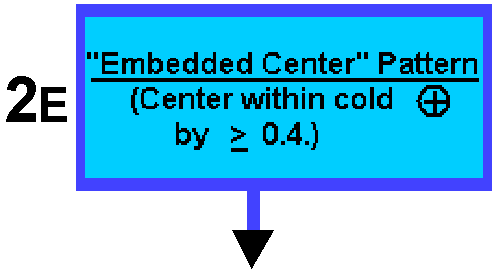

2D. Embedded Pattern : Configuration Centre noyé dans la masse


Si les dernières 24 heures
le n°T n'était pas égal ou supérieur à 2
Retourner à l'étape 2A....2D ou l'étape 3

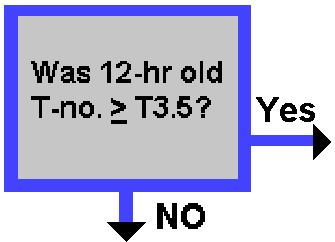

Seulement avec les images infrarouges et quand le nombre Final T des 12 dernières heures était supérieur à 3.5

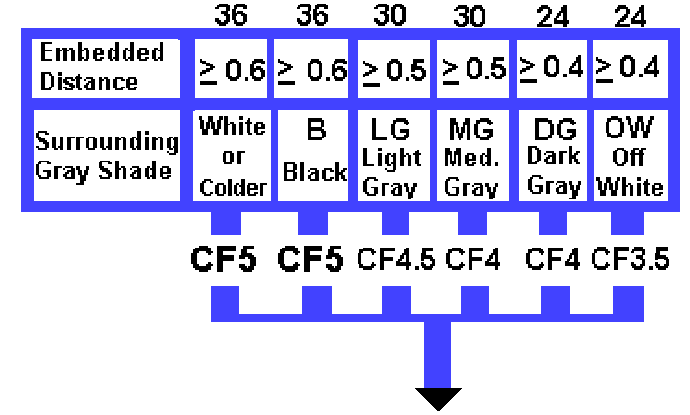

Déterminer la distance à laquelle le centre est noyé et la nuance entourant ce centre noyé dans la masse puis déduisez le nombre CF


Pour avoir le DT d'un Embedded les Banding features (BF) sont usuellement ajoutées au Central Feature (CF)

En effet
le Nombre DT = CF + BF

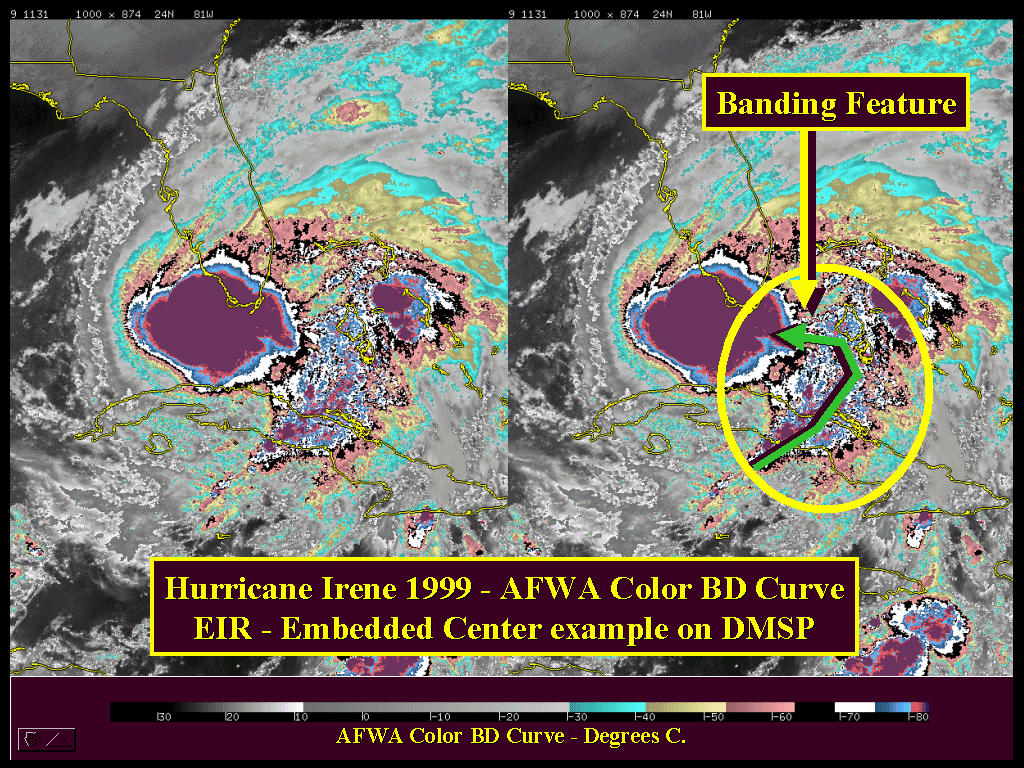

Exemple :

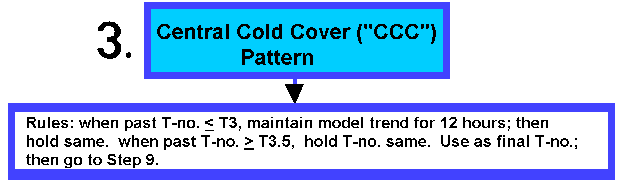

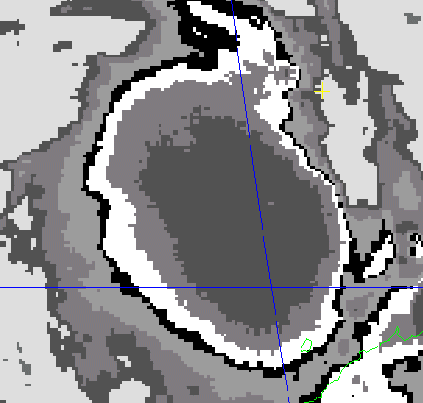

3. Central Cold Cover (CCC) Pattern : Configuration Couverture Froide Centrale




Règles :
- quand le le nombre T passé est inférieur ou égal à 3 observer la tendance du modèle pour les 12 heures
- alors garder le même quand le nombre T passé est supérieur ou égal à 3.5 garder le même nombre T
- utiliser comme nombre T final
- puis aller à l'étape 9

Le modèle CCC consiste approximativement en une couverture nuageuse dense, froide et circulaire couvrant le centre du système cyclonique ou en une configuration en forme de virgule avec tête et cachant les signes attendus de l' évolution de la configuration

C'est assez rare, typiquement les systèmes tropicaux montrent un sommet de cirrus laiteux et peu de cellules convectives visibles
A utiliser s'il n'ya pas évidence de CDO ou de lignes incurvées visibles à travers les cirrus



Le modèle CCCC est souvent associé avec un développement arrêté


- Ne pas confondre une configuration CCC, avec une configuration en forme de virgule très froide, souvent mentionné par une forme en virgule très froide avec queue et tête,
avec une texture lisse et l' indication d'un coin
Des lignes de cirrus incurvées apparaissent souvent autour du modèle en forme de virgule mais non autour du modèle CCC

- Ne présupposer pas un affaiblissement dans le modèle CCC quand la queue de la virgule commence à décroitre en taille

Le CCC se réchauffe souvent quand l'oeil d'une configuration T4 commence à se développer

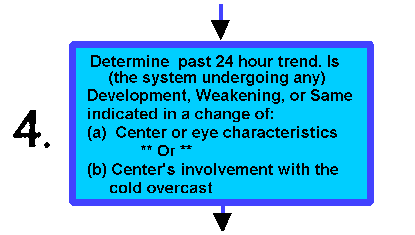

4. La tendance durant les dernières 24 heures




La tendance du changement d'intensité des dernières 24 heures est déterminée par d'autres observations ou par la comparaison entre les caractéristiques nuageuses présenteset celles des dernières 24 heures : développement, affaiblissement ou stabilité


Le développement
est généralement associé avec une organisation accrue et des caractéristiques centrales mieux définies
Les signes de développement (D) incluent :
- D1 : Modèle Curved Band (bandes incurvées) : les bandes incurvées s'enroulent plus loin autour du CSC (cloud system center : centre du système nuageux)
- D2 : Modèle CDO (couverture nuageuse centrale dense) : le CDO devient plus large ou un accroissement dans les caractérisques des bandes est noté
- D3 : Modèle Shear (cissaillement) : le CSC (cloud system center : centre du sytème nuageux) devient plus défini dans la ligne nuagueuse incurvée ou apparait plus proche
de la masse nuageuse dense
- D4 : Le modèle oeil : l'oeil est plus enfoncé, plus distinct (plus chaud), moins "chiffonné" ou est entourré par des nuages plus froids ou plus de caractéristiques en forme de bandes
- D5 : Un réchauffement non significatif (non diurne) du système nuageux est noté

Le système s'affaiblit (W : weakening)
quand sa configuration nuageuse indique une tendance persistante opposant les élements listés ci dessus
Regarder en particulier les configurations qui deviennent cissaillés ou montrant un réchauffement des hauts somments nuageuses qui ne sont pas associés avec le cyle diurne !!!

Le système tropical a un état stable (S)
quand:
- S1 : la couverture nuageuse centrale froide apparait en un T3.5 ou plus système tropical ou a persisté pendant plus de 12 heures dans un système tropical s'affaiblissant
- S2 : la relation entre le CSC et les nuages froids n'a pas changé significativement
- S3 : il y a des indications conflictuelles entre le fait d'un développement ou d'un affaiblissement

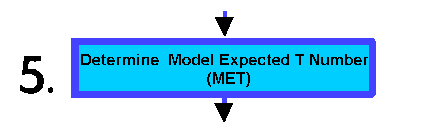

5. Le MET (Model Expected T-number)




Le MET est déterminé en utilsant le nombre T des dernières 24 heures, la décision prise à l'étape 4
(développement : D, affaiblissement : W ou stabilité : S de l'intensité du système) et le total passé des changements d'intensité du système tropical


Tendance lente (slow) : +/-0.5 , tendance normale : +/- 1, tendance rapide : +/-1.5

Exemple 1 :
vous croyez que le système est stable (ni développement, ni affaiblissement )
Il y a 24 heures le Nombre T Final était 3.0 . Pour un état stable vous ajoutez 0 au nombre final d'il y a 24 heures et vous obtenez ainsi un MET de 3
Example 2 :
vous croyez que le système se développe rapidement
Il y a 24 heures le nombre T Final était de 2. Pour un développement rapide vous ajoutez 1.5 au nombre T Final d'il y a 24 heures. Cela vous donne un MET de 3.5
Example 3:
vous croyez que le système s'affaiblit lentement
Il y a 24 heures le nombre T Final était de 5.5 . Pour un affaiblissement faible vous déduisez 0.5 du nombre T Final d'il y a 24 heures. Cele vous donnera un MET de 5.0

Quand le taux de croissance n'a pas été établi dans le cas de nouveaux développements ou de revirement de tendance, supposer un taux passé de modification
d'un nombre T par jour
, généralement :

CI Number / Yesterday's T Number
0
1
(1.5)
2
3
4
5
(5.5)
6
(6.5)
7
8
24 h Forecast CI Number / Today's MET
D
1
1.5/1
(2.0)
3
4
5
6
(6.0)
6.5
(6.5)
7
8
S
0
1
(1.5)
2
3
4
5
(5.5)
6
(6.0)
6.5
7
W
0
1
(1.0)
1
2
3
4
(4.5)
5
(5.5)
6
7

Des taux passés rapides ou lents de changements sont établis quand 2 analyses consécutives montrant une évolution lente ou rapide de la configuration sont observées
à intervalles de 6 heures ou plus ou quand l'observation d'une forte intensifcation ou affaiblissement est faite (voir étape 10°)

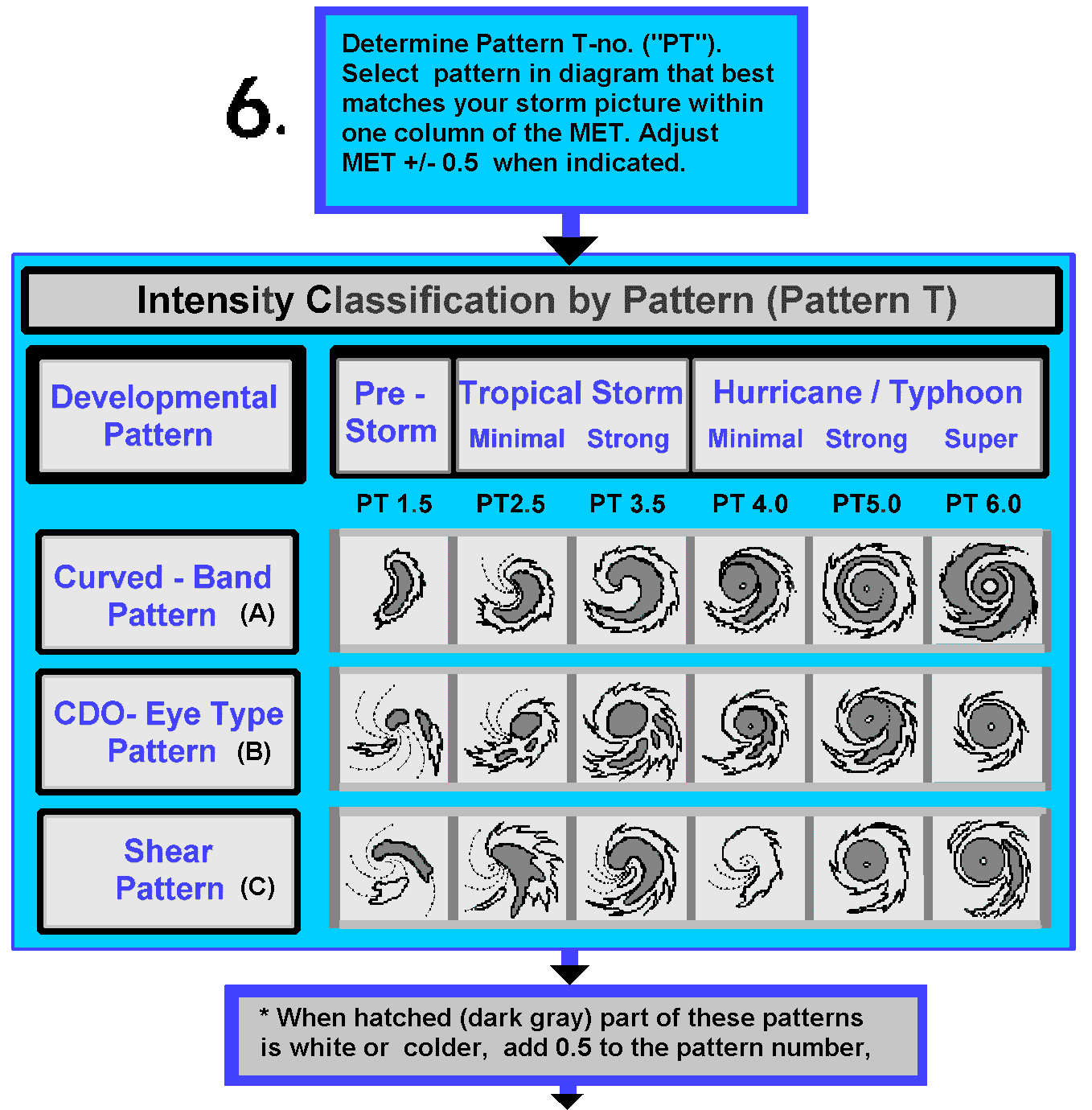

6. Le Pattern T-number (PT)




Déterminer le nombre PT (Pattern T n°). Sélectionez le modèle dans le diagramme ci dessus qui correspond le mieux à l'image de votre système tropical :
100% SUBJECTIVE
Quand la partie hachurée (en gris) des configurations ci dessus est blanche ou plus froide ajouter 0.5 au nombre PT

Le nombre PT est égal au MET ou égal au MET à + / - 0.5, idéalement
Si le nombre DT est bien défini, alors le nombre PT devrait être égal au DT
Le nombre PT devrait seulement être différent du MET quand la signature nuageuse est clairement plus forte ou faible


Le configuration Pattern T (nombre PT) est utilisé principalement comme un ajustement au MET quand un ajustement est indiqué

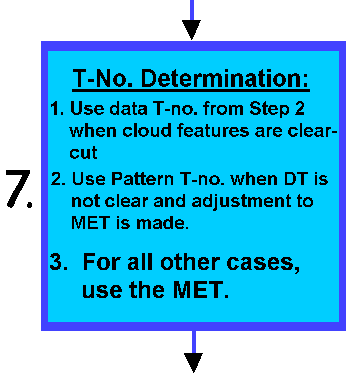

7. Détermination du Final T-number (Nombre final T)




1. Utiliser le nombre DT de l'étape 2 quand les caractéristiques nuageuses sont bien définies et réprésentatives

2. Utiliser le nombre PT seulement quand le nombre DT n'est pas net et quand un adjustement au MET est fait

3. Utiliser le MET seulement quand PT & DT ne sont pas nets et réprésentatifs
Règle : PT n'est pas net quand vous avez une difficulté à distinguer parmi 3 différents picotgrammes situés à l'horizontal

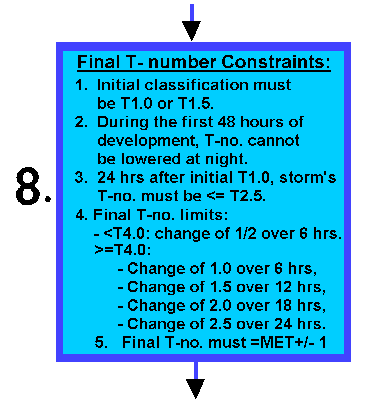

8. Contraintes du Final T-number (Nombre final T)

Des contraintes sont utilisés pour maintenir le nombre T à l'intérieur de frontières acceptables et éviter des mauvaises interprétations de changements marqués



1. La classficiation initial doit être T1.0 ou T1.5

2. Durant les premières 48 heures du développement le nombre T ne peut pas être baissé la nuit (mais peut l'être durant le jour)

3. 24 heures après le T1.0 initial le nombre final T doit être < ou = à 2.5

4. Limites du nombre T final (FT)
* < 4.0 FT peut seulement changer de 0.5 par 6 heures
* > ou = 4.0 FT peut seulement changer de 1.0 par 6 heures, 1.5 par 12 heures, 2.0 par 18 heures, ou 2.5 parr 24 heures

5. Nombre Final T doit être égale +/- 1 du MET

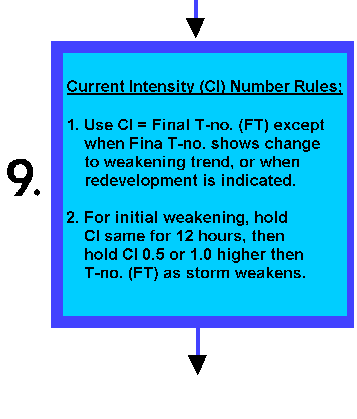

9. Le Current Intensity Number (CI Number - le Nombre de l'intensité courante)


Le nombre CI établit directement l'intensité du système tropical et est déterminé à partir du nombre T


1. Garder le CI identique au nombre Final T durant un développement, tenez plus haut durant un affaiblissement

2. Ne baisser par le CI au moins pour les 12 heures passés

3. Le nombre CI ne peut pas être plus élévé de 1.0 quele nombre final T

10. La prévision des 24 heures

Exemples en image infrarouge

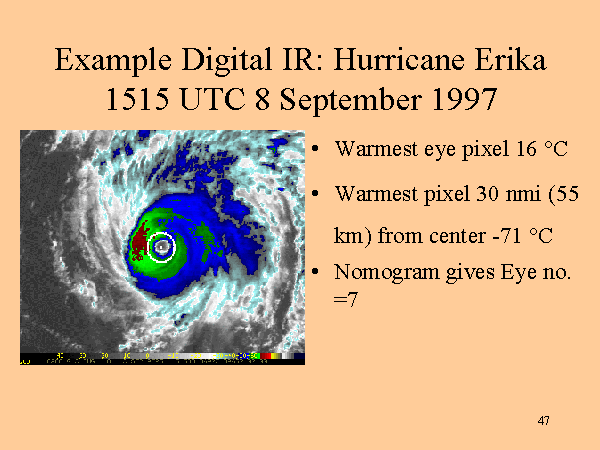

Ouragan Erika, 8 / 09 /97 , DT = 7

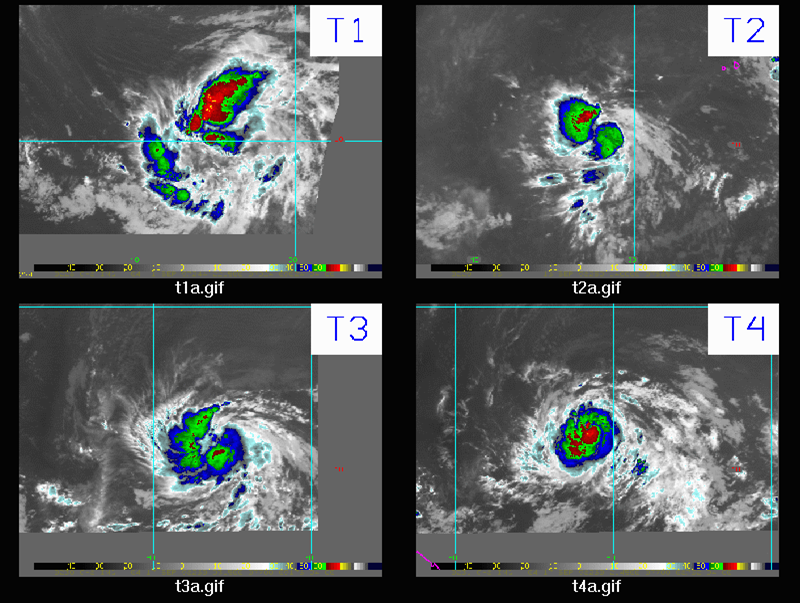

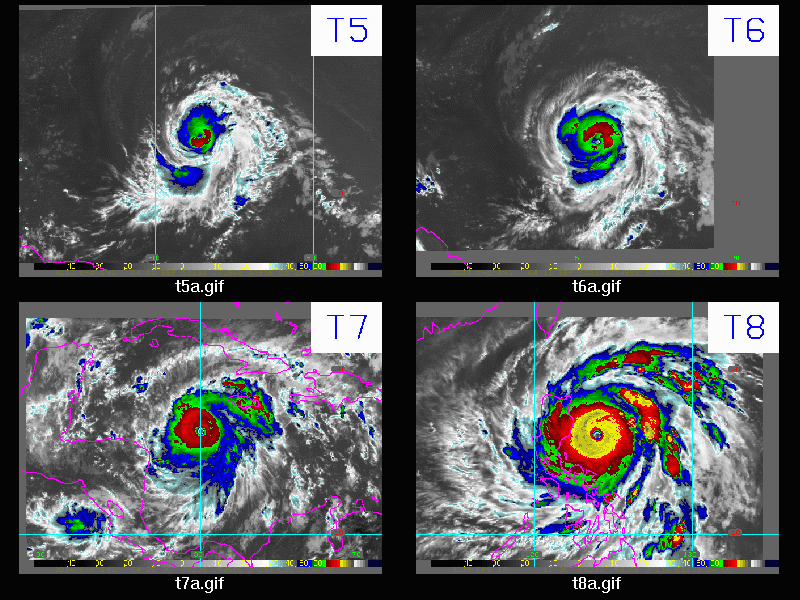

Les 8 nombres T en images infrarouges renforcées
